点击放大查看

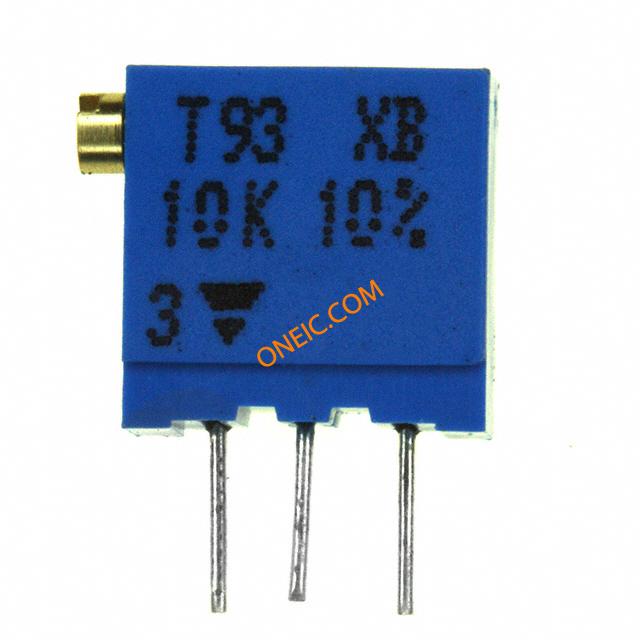

T93XB103KT20
| 制造商 | Vishay Intertechnology, Inc. |
| 描述 | Res Cermet Trimmer 10K Ohm 10% 1/2W 21(Elec)/23(Mech)Turn 2.2mm (11 X 5 X 9.8mm) Pin Thru-Hole Tube Trimmer Resistors - Through Hole 3/8 SQ H/ADJ 10K トリマーレジスタ：スルーホール 3/8 SQ H/ADJ 10K Res Cermet Trimmer 10K Ohm 10% 0.5W(1/2W) 21(Elec)/23(Mech)Turn 2.2mm (11 X 5 X 9.8mm) Pin Thru-Hole Tube TRIMMER 10K OHM 0.5W TH TRIMMER T93XB 10K TRIMMER, POT, 10K, 23TURN, THD TRIMMER;CERMET;10KOHM;21TURN;1/2W Potentiometer: mounting; multiturn; 10kΩ; 500mW; THT; ±10%; linear Vishay 21（电气）转，23（机械）转 转 通孔 微调电阻器, 带 针接端, 10kΩ ±10%, 0.5W, ±100ppm/°C T93XB 10K 10% LIN 0,5W |
| 分类 |
商业参数
| 最小起订量 | 500 | 产品 | Trimmer Resistors - Multi Turn |
| 单位包装 | 50 | 制造商 | Vishay |
| 其他名称 | T93XB-10K | 产品类别 | Trimmer Resistors - Through Hole |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 海关税号 | 85334010 | ||
电气参数
| 转速 | 19 | 容差 | 10 % |
| 电阻 | 10 KOhm | 元件类型 | Cermet |
| 功率（瓦） | 0.5W, 1/2W | 额定功率 | 1/2 W |
| 额定电压 | 250 V | 额定电压值 | 250V |
| 电阻值（欧姆） | 10k | 接触电阻 | :2% |
| 峰值脉冲功率 | 500 mW (1/2 W) | 输入电阻 | 10 kOhms |
| 击穿电压 | :1000V | 输入输出比 | Cermet |
| 电阻公差 | 10kΩ | 基极电阻（R1） | :Radial Leaded |
| 直流电阻（DCR）（最大） | :10kohm | ||
机械参数
| 尺寸 | 0.189 in W x 0.382 in L x 0.382 in H | 深度 | 5mm |
| 锥度 | Linear | 高度 | 9.8mm |
| 长度 | 11mm | 扭矩 | 1,5Ncm |
| 重量 | 0.0012 | 底座类型 | :Through Hole |
| 包装方式 | Tube | 端部尺寸（如SMD/SMT、14mm等） | Pin |
| 本体尺寸 | 9.8 x 9.8 x 5mm | 安装类型 | Through Hole |
| 端子类型 | :PCB Terminals | 安装样式 | PCB |
| 封装形式 | Tube | 轴直径 | 2.2 mm |
| 总长度 | 11 | 刀片材料 | Cermet |
| 包装数量 | 50 | 尺寸/外形 | 0.189 in W x 0.382 in L x 0.382 in H |
| 连接器间距 | 2.5x2.5mm | 端接样式 | Pin |
| 导体材料 | cermet | 电阻材料 | Cermet |
产品信息
| SPG | 50 | 类型 | Trimmer |
| 系列 | T93 | 原理图 | see |
| 技术 | Cermet | 产品子类型 | Multi-Turn |
| 卡标准 | トリマーレジスタ：スルーホール | 调节方式 | Side Slot |
| 特性 | linear | 圈数 | 21(Elec)|23(Mech) Turns |
| 单元数量 | 500 | 类型属性 | 3/8" |
环境参数
| NEMA 机架尺寸 | :IP67 | 防护等级 | IP67 |
| 工作温度 | -55 to 155 °C | 温度系数 | 70 PPM / C |
| 典型温度系数 | :100ppm/°C | 结工作温度 | - 55 C to + 155 C |
