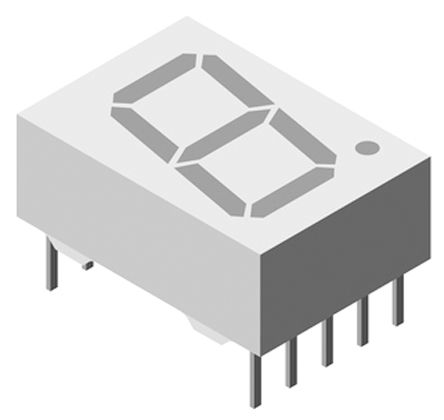

TDSR1060
| 制造商 | |
| 描述 | Displays Segmented Module 1DIGIT 8LED Hi-Int. Red CC 10-Pin DIP Displays Module 1DIGIT 8LED Hi-Int. Red CC 10-Pin DIP 7-SEG.DISPL.RED 1DIGIT 10MM C.C DISPLAY 7-SEG. 10MM RED LC C.C.- Display Segmented 1DIGIT 8LED Hi-Int Red DISPLAY, SEVEN SEGMENT, 10MM, RED DISPLAY,TDSR1060 Vishay 7段 共阴 红色 LED 数码管, 3.6 mcd, 10mm高字符 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 400 | 单位包装 | 40 |
| 标准包装数量 | Rail / Tube | 标准封装名称 | DIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 显示类型 | 7-Segment | 光通量 | 3600 ucd |
| 输出电流 | 1mA | 供电电压 | 1.8V |
| 峰值波长 | 650 nm | LED正向电压 | :1.8V |
| 毫坎德拉等级 | 3.6mcd | 主波长 | 640 nm |
| 最大功耗 | 185mW | 电压负载调整率 | 5 |
| 反向漏电流 @ Vr | 10(Typ) | 直流正向电流（If）（最大） | :1mA |
| 峰值脉冲电流（10/1000µs） | 10 | LED触发电流（最大） | 1mA |
| 正向电压（最大）@ If | 2.4 | ||
机械参数
| 颜色 | Hi-Int. Red | 宽度 | 9.7mm |
| 重量 | 0.005 | LED颜色 | Red |
| 包装方式 | TUBE | 公共引脚 | Common Cathode |
| 引脚样式 | Through Hole | 高度（最大） | 10mm |
| 安装类型 | Through Hole | 封装形式 | 10DIP |
| 总高度 | 7 mm | 绝缘颜色 | GREY |
| 总长度 | 12.8 | 包装数量 | DIP |
| 尺寸/外形 | 0.500" H x 0.372" W x 0.252" D (12.60mm x 9.45mm x 6.40mm) | 照明颜色 | RED |
| 位数 | 10 | 外壳尺寸-插件 | 7 |
| 总厚度 | 6 mm | 总体尺寸 | 7 x 9.7mm |
产品信息
| 类型 | Module | 匹配码 | TDSR1060 |
| 电路类型 | C.C. | 可视区域 | 4.7 mm |
| 配置 | Common Cathode | 字符尺寸 | 10 x 6mm |
| LED数量 | 8 | 数字/字母尺寸 | 0.39" (10.00mm) |
| 标准交期 | 7 weeks | 段数 | 7 |
| 位数或字符数 | 1 | 字符数 | 1 |
| 其他规格 | THT | 印刷电路板数量 | 10 |
环境参数
| 工作温度 | +85°C | 光通量 @ 电流/温度 | 280µcd |
