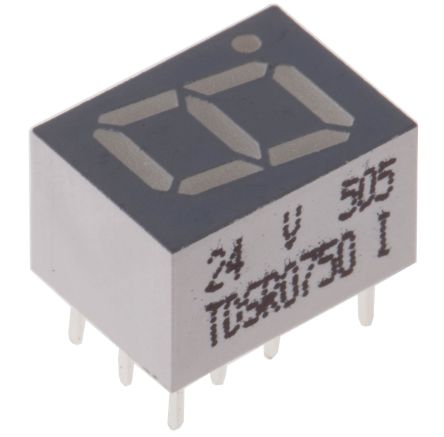

TDSR0750
| 制造商 | |
| 描述 | Displays Segmented Module 1DIGIT 8LED Hi-Int. Red CA 10-Pin DIP LED Displays & Accessories 7-Seg Red 0.2-2.2mcd Common Anode Displays Module 1DIGIT 8LED Red CA 10-Pin DIP Tube 7-SEG.DISPL.RED 1DIGIT 7MM C.A. DISPLAY 7-SEG. 7MM RED LC C.A. Display Segmented 1DIGIT 8LED Hi-Int Red DISPLAY,TDSR0750 Vishay 7段 共阳 红色 LED 数码管, 2.2 mcd, 10mm高字符 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 500 | 单位包装 | 50 |
| 产品类别 | LED Displays & Accessories | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 500 | 标准封装名称 | DIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| 波长 | 640 nm | 显示类型 | 7 Segment |
| 光通量 | 2200(Max) ucd | 输出电流 | 1mA |
| 供电电压 | 1.8 V | 峰值波长 | 650 nm |
| 毫坎德拉等级 | 2.2mcd | 主波长 | 640 nm |
| 最大功耗 | 185mW | 电压负载调整率 | 5 |
| 反向漏电流 @ Vr | 10(Typ) | 平均整流电流 Io | 10 mA |
| 峰值脉冲电流（10/1000µs） | 10 | LED触发电流（最大） | 2mA |
| 正向电压（最大）@ If | 2.4 | ||
机械参数
| 颜色 | Red | 宽度 | 9.9mm |
| LED颜色 | Red | 包装方式 | Bulk |
| 公共引脚 | Common Anode | 引脚样式 | Through Hole |
| 高度（最大） | 7mm | 安装类型 | Through Hole |
| 封装形式 | 10DIP | 总高度 | 7 mm |
| 绝缘颜色 | GREY | 总长度 | 7.4 |
| 包装数量 | DIP | 尺寸/外形 | 0.389" H x 0.291" W x 0.236" D (9.90mm x 7.40mm x 6.00mm) |
| 照明颜色 | Red | 位数 | 10 |
| 外壳尺寸-插件 | 6 | 总厚度 | 6 mm |
| 总体尺寸 | 6 x 9.9mm | ||
产品信息
| 类型 | Module | 匹配码 | TDSR0750 |
| 电路类型 | C.A. | 可视区域 | 4.7 mm |
| 配置 | Common Anode | 字符尺寸 | 10 x 6mm |
| LED数量 | 8 | 数字/字母尺寸 | 0.28" (7.00mm) |
| 标准交期 | 7 weeks | 段数 | 7 |
| 位数或字符数 | 1 | 字符数 | 1 |
| 其他规格 | THT | 印刷电路板数量 | 10 |
环境参数
| 工作温度 | + 85 C | 光通量 @ 电流/温度 | 180 ucd to 2200 ucd |
