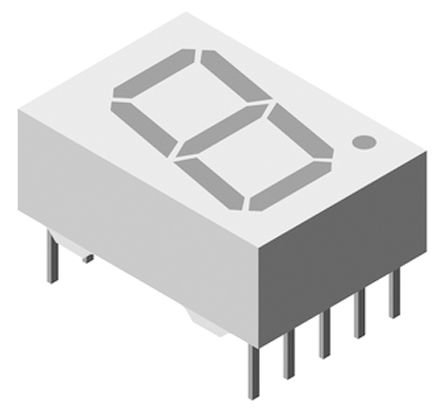

TDSO5160
| 制造商 | |
| 描述 | Displays Segmented Module 1DIGIT 8LED Orange Red CC 10-Pin DIP LED Displays & Accessories 7- Seg Org 0.7mcd Common Cathode Displays Module 1DIGIT 8LED Orange Red CC 10-Pin DIP DISPLAY 7-SEG. 13MM ORANGERED C. Display Segmented 1DIGIT 8LED Red Orange LED; 700 ucd (Min.) @ 10 mA; 630 nm (Typ.) @ 10 mA; 2 V (Typ.) @ 20 mA; LED;700ucd(Min.)@10mA;630nm(Typ.)@10mA;2V(Typ.)@20mA; Vishay 7段 共阴 橙红色 LED 数码管, 5 mcd, 13mm高字符 7-SEG.DISPL.RED 13MM 1DIGIT C.C |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | LED Displays & Accessories | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 400 | 标准封装名称 | DIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| LED | 橙红色 | 波长 | 612 nm to 625 nm |
| 显示类型 | 7 Segment | 光通量 | 5000 ucd |
| 输出电流 | 20mA | 供电电压 | 2 V |
| 峰值波长 | 630 nm | 毫坎德拉等级 | 5mcd |
| 主波长 | 625(Max) nm | 最大功耗 | 550mW |
| 电压负载调整率 | 15(Typ) | 平均整流电流 Io | 0.15 A |
| 峰值脉冲电流（10/1000µs） | 25 | LED触发电流（最大） | 10 mA |
| 正向电压（最大）@ If | 3 | 共模瞬态抗扰度（最小） | 阴极 |
机械参数
| 尺寸 | 7 x 17.5mm | 颜色 | Orange Red |
| 宽度 | 17.5mm | LED颜色 | Orange-Red |
| 包装方式 | Bulk | 公共引脚 | Common Cathode |
| 引脚样式 | Through Hole | 高度（最大） | 7mm |
| 外壳颜色 | 灰色 | 安装类型 | Through Hole |
| 封装形式 | 10DIP | 总高度 | 13 mm |
| 绝缘颜色 | GREY | 总长度 | 12.25 |
| 包装数量 | DIP | 尺寸/外形 | 0.689" H x 0.482" W x 0.252" D (17.50mm x 12.25mm x 6.40mm) |
| 照明颜色 | Orange | 位数 | 10 |
| 外壳尺寸-插件 | 7 | 总厚度 | 7 mm |
| 外缘宽度 | 17.5mm | 总体尺寸 | 7 x 17.5mm |
| 安装高度（最大） | 7mm | ||
产品信息
| 类型 | Module | 电路类型 | C.C. |
| 可视区域 | 7.4 mm | 配置 | Common Cathode |
| 字符尺寸 | 13 x 7.4mm | LED数量 | 8 |
| 数字/字母尺寸 | 0.51" (13.00mm) | 段数 | 7 |
| 位数或字符数 | 1 | 字符数 | 1 |
| 其他规格 | THT | 印刷电路板数量 | 10 |
环境参数
| 工作温度 | + 85 C | 光通量 @ 电流/温度 | 5000 ucd |
