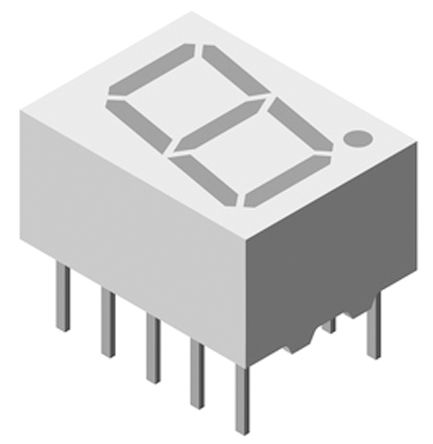

TDSO3160
| 制造商 | |
| 描述 | Displays Segmented Module 1DIGIT 8LED Orange Red CC 10-Pin DIP LED Displays & Accessories 7-Seg Org 0.45mcd Common Cathode Displays Module 1DIGIT 8LED Orange Red CC 10-Pin DIP DISPLAY 7-SEG. 10MM ORANGERED C. Display Segmented 1DIGIT 8LED Red Orange LED;450ucd(Min.)@10mA;630nm(Typ.)@10mA;2V(Typ.)@20mA; Vishay 7段 共阴 橙红色 LED 数码管, 4.5 mcd, 10mm高字符 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 400 | 单位包装 | 40 |
| 产品类别 | LED Displays & Accessories | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 400 | 标准封装名称 | DIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| LED | 橙红色 | 波长 | 612 nm to 625 nm |
| 显示类型 | 7 Segment | 光通量 | 4500 ucd |
| 输出电流 | 20mA | 供电电压 | 2 V |
| 峰值波长 | 630 nm | 毫坎德拉等级 | 4.5mcd |
| 主波长 | 625(Max) nm | 最大功耗 | 480mW |
| 电压负载调整率 | 15(Typ) | 平均整流电流 Io | 20 mA |
| 峰值脉冲电流（10/1000µs） | 20 | 正向电压（最大）@ If | 3 |
| 共模瞬态抗扰度（最小） | 阴极 | ||
机械参数
| 尺寸 | 7 x 9.7mm | 颜色 | Orange Red |
| 宽度 | 9.7mm | LED颜色 | Orange-Red |
| 包装方式 | Bulk | 公共引脚 | Common Cathode |
| 引脚样式 | Through Hole | 高度（最大） | 7mm |
| 外壳颜色 | 灰色 | 安装类型 | Through Hole |
| 封装形式 | 10DIP | 总高度 | 10 mm |
| 总长度 | 12.8 | 包装数量 | DIP |
| 尺寸/外形 | 0.500" H x 0.372" W x 0.252" D (12.60mm x 9.45mm x 6.40mm) | 照明颜色 | Orange |
| 位数 | 10 | 外壳尺寸-插件 | 7 |
| 总厚度 | 7 mm | 外缘宽度 | 9.7mm |
| 总体尺寸 | 7 x 9.7mm | 安装高度（最大） | 7mm |
产品信息
| 类型 | Module | 可视区域 | 6 mm |
| 配置 | Common Cathode | 字符尺寸 | 10 x 6mm |
| LED数量 | 8 | 数字/字母尺寸 | 0.39" (10.00mm) |
| 段数 | 7 | 位数或字符数 | 1 |
| 字符数 | 1 | 印刷电路板数量 | 10 |
环境参数
| 工作温度 | + 85 C | 光通量 @ 电流/温度 | 2800 ucd to 5600 ucd |
