SMBJ24A-E3/52
| 制造商 | Vishay Intertechnology, Inc. |
| 描述 | Diode TVS Single Uni-Dir 24V 600W 2-Pin SMB T/R TRANSIL UNI 0,6KW 27V SMB TVS DIODE 24VWM 38.9VC SMB TVS Diode Uni-Directional SMBJ24A-E3/52 38.9V, 600W, DO-214AA 2-Pin TVS Diodes - Transient Voltage Suppressors 600W 24V 5% Uni TVS,600W,24V5%,UNIDIR,SMB Vishay 单向 TVS 二极管, 600W, 38.9V, 2针 DO-214AA封装 ESD Suppressors / TVS Diodes 600W 24V 5% Uni TVS-DIODE UNI 0,6KW 27V SMB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 750 | 商标名 | TransZorb |
| 单位包装 | 750 | 其他名称 | SMBJ24A-E3/52GICT |
| 零件号别名 | SMBJ24A-E3/5B | 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 750 |
| 标准封装名称 | DO-214-AA | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 抗辐射加固 | No |
| ESD保护 | No | 无铅定义 | RoHS-conform |
电气参数
| 通道数 | 1 Channel | 容差 | 5% |
| 浪涌电流 | 15.4 A | 输出电流 | 1 mA |
| 供电电压 | 24V | 漏电流 | 0.001 uA |
| 元件数量 | 1 | 峰值脉冲功率 | 600 W |
| 钳位电压 | 38.9 V | 跳闸电流 | 1 mA |
| 击穿电压 | 26.7 V | 最大额定电流 | 15.4A |
| 触点电压（最大） | 24V | 电源线保护 | No |
| 最小输入电压 | 24 V | 最小供电电压 | 24 V |
| 最大功耗 | 0.6kW | 单向通道数 | 1 |
| 峰值脉冲电流（8/20µs） | 15.4 A | 反向漏电流 @ Vr | 1 uA |
| 峰值脉冲电流（10/1000µs） | 15.4A | 反向关断电压（典型） | 24 V |
机械参数
| 宽度 | 3.8(Max) | 重量 | 0.096g |
| 包装方式 | Tape and Reel | 引脚样式 | J-Lead |
| 端接方式 | Solder | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 2SMB |
| 冷却的封装 | SMB | 总长度 | 4.7(Max) |
| 包装数量 | SMB | 主要材料 | Diodes |
| 尺寸/外形 | 3.94(Max) mm W x 4.57(Max) mm L | 端接样式 | SMD/SMT |
| 位数 | 2 | 供应商器件封装 | DO-214AA (SMB) |
产品信息
| 类型 | Zener | 系列 | SMBJ |
| 极性 | Unidirectional | 匹配码 | SMBJ24A (LZ) |
| 应用 | Telecom | 制造商全称 | SMBJSeries |
| 配置 | Single | 端口方向 | Uni-Directional |
| 标准交期 | 15 weeks | 应用细节 | UNIDIRECTI |
| 印刷电路板数量 | 2 | 适用产品/相关产品 | Data/Comm,IndustrialEquipment |
环境参数
| 工作温度 | -55 to 150 °C | 结工作温度 | 150°C |
文档与媒体
PDF 文档
PDF 文档
相关型号

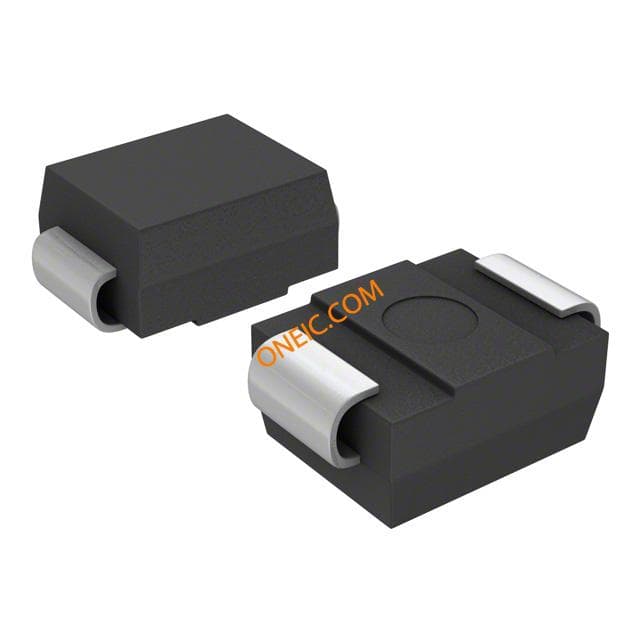

P6SMBJ24A
