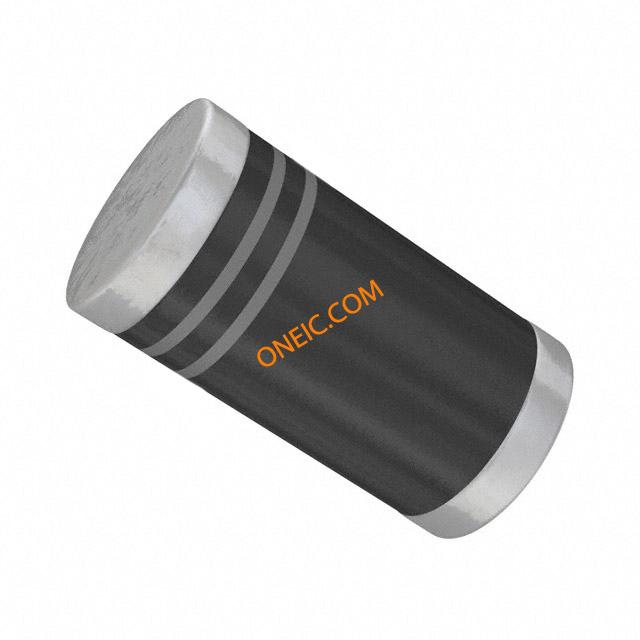

RGL34J-E3/83
| 制造商 | |
| 描述 | Diode Switching 600V 0.5A 2-Pin DO-213AA T/R SI-DIODE 0,5A 600V MINIMELF DIODE SWITCH 600V 0.5A DO213AA RGL34J-E3/83, Switching Diode, 0.5A 600V, 2-Pin DO-213AA Diodes - General Purpose, Power, Switching 600 Volt 0.5A 250ns 10 Amp IFSM DIODE, FAST, 0.5A, 600V, DO213AA DIODE,RGL34J-E Vishay 开关二极管, 500mA 600V, 2引脚 DO-213AA封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 9000 | 产品 | Switching Diodes |
| 单位包装 | 9000 | 零件号别名 | RGL34J-E3/98 |
| 产品类别 | Diodes - General Purpose, Power, Switching | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 9000 | 标准封装名称 | SOD-80 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 无铅定义 | RoHS-conform |
电气参数
| 转速 | Fast Recovery = 200mA (Io) | 测试电流 | 5 uA |
| 浪涌电流 | :10A | 供电电压 | 1.3 V |
| 输出电流1 | :500mA | 钳位电压 | 600V |
| 电容 @ Vr, F | 4pF @ 4V, 1MHz | 二极管配置 | :Single |
| LED正向电压 | :1.3V | 最小输入电压 | 1.3V @ 500mA |
| 输出电流（典型） | 0.5A | 导通电阻 Rds(on) (最大) @ Id, Vgs | 250ns |
| 电压负载调整率 | 600V | 反向恢复时间（trr） | 250 ns |
| 峰值脉冲电流（8/20µs） | 10 A | 反向漏电流 @ Vr | 5 uA |
| 直流反向电压（Vr）（最大） | 600V | 平均整流电流 Io | 0.5 A |
| 峰值脉冲电流（10/1000µs） | 0.5A | 反向关断电压（典型） | 600 V |
| LED触发电流（最大） | :500mA | 正向电压（最大）@ If | 1.3V |
| 连续漏极电流（Id）@ 25°C | 0.5 A | ||
机械参数
| 深度 | :2mm | 宽度 | 1.68mm |
| 高度 | 1.68mm | 长度 | 3.68mm |
| 重量 | 0.000036 | 包装方式 | Tape and Reel |
| 引脚样式 | No Lead | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :2 | 封装形式 | 2DO-213AA |
| 冷却的封装 | DO-213AA | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3.68(Max) | 包装数量 | DO-213AA |
| 尺寸/外形 | 3.68 x 1.68 x 1.68mm | 外径 | 1.68(Max) |
| 位数 | 2 | 供应商器件封装 | DO-213AA |
产品信息
| 类型 | Switching Diode | 匹配码 | RGL34J |
| 二极管类型 | Standard | 配置 | Single |
| 标准交期 | 6 weeks | 其他规格 | 10A |
| 印刷电路板数量 | 2 | ||
环境参数
| 热阻 | 150°C/W Ja | 工作温度 | -65 to 175 °C |
| 结工作温度 | -65°C | ||
