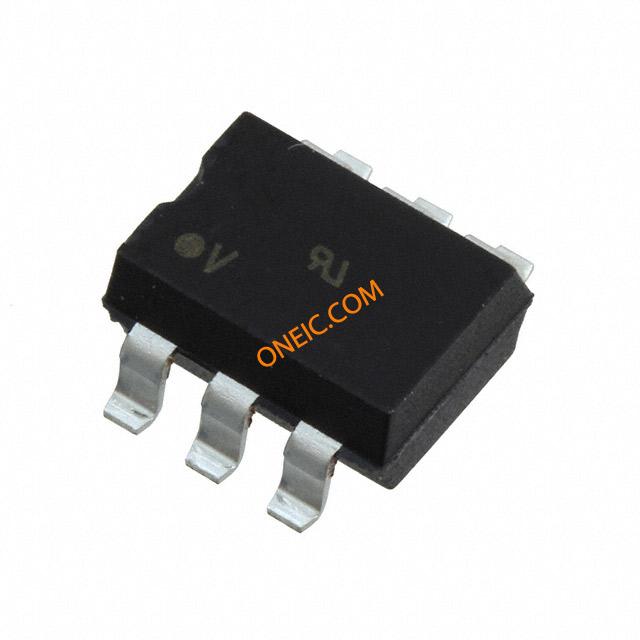

点击放大查看
LH1540AAB
| 制造商 | |
| 描述 | Relay SSR 50mA 1.45V DC-IN 0.12A 350V AC/DC-OUT 6-Pin PDIP SMD Solid State Relays - PCB Mount Normally Open Form 1A SMD-6 SSR 1 FORM A 0.12A PCB Mount MOSFET Solid State Relay, 350V SSR, SPST-NO, 0.12A RELAYSSR,LH1540AAB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2000 | 单位包装 | 50 |
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | Bulk, Rail / Tube |
| 工厂包装数量 | 2000 | 标准封装名称 | PDIP SMD |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85411000 | 抗辐射加固 | No |
| 认证机构 | :BABT, BSI, CSA, FIMKO | ||
电气参数
| 输出端 | MOSFET | 电路 | SPST-NO (1 Form A) |
| 输入类型 | DC | 输出类型 | AC|DC |
| 负载电流 | 120mA | 开启时间 | :2.0ms |
| 负载电压 | 0 ~ 350 V | 额定电压 | 1.45 V |
| 输出电流 | 0.12 A | 关断延迟时间 | :2.0ms |
| 供电电压 | :350V | 隔离电压 | 5300(RMS) V |
| 最大额定电流 | 0.12 A | 最小输入电压 | 1.26VDC |
| 输出电压（最大） | 350 V | 电源电压（最大） | :1.45V |
| 最小供电电压 | 350 V | 额定电流 - 滤波器 | :0.2mA |
| 导通电阻（最大） | 20 Ohm | 输入偏置电流（最大） | 50 mA |
| 电压/电流 - 输出1 | :1.26V | 直流正向电流（If）（最大） | :1mA |
| 平均整流电流 Io | :120mA | ||
机械参数
| 深度 | 6.5mm | 宽度 | :8.61mm |
| 高度 | 3.81mm | 长度 | 8.7mm |
| 重量 | 0.0001 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 触点形式 | 1 Form A (SPST-NO) |
| 引脚间距 | :2.54mm | 柱间距 | :7.62mm |
| 安装类型 | Surface Mount | 端子类型 | :DIP |
| 安装样式 | SMD/SMT | 引脚数 | :6 |
| 封装形式 | 6PDIP SMD | 冷却的封装 | PDIP SMD |
| 总长度 | 8.7(Max) | 包装数量 | PDIP SMD |
| 端接样式 | Solder Pad | 位数 | 6 |
| 外壳尺寸-插件 | 3.81(Max) | 典型触点布局 | :SPST-NO |
| 供应商器件封装 | 6-SMD | ||
产品信息
| 系列 | :LH1540 | 继电器类型 | Relay |
| 电路类型 | 1 Form A | 产品子类型 | PCB Mount |
| 控制/显示类型 | :DC | 印刷电路板数量 | 6 |
环境参数
| 工作温度 | + 85 C | ||
