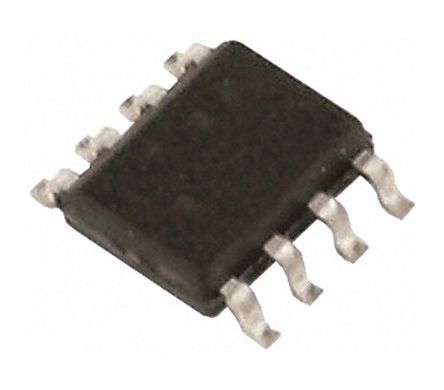

点击放大查看
LH1520AAC
| 制造商 | |
| 描述 | Relay SSR 50mA 1.45V DC-IN 0.15A 350V AC/DC-OUT 8-Pin PDIP SMD Tube Solid State Relays - PCB Mount Normally Open Dual Form 1A SOLID STATE RELAY DUAL 1 FORM A SMD-8 SSR DUAL 1 FORM A 0.15A PCB Mount MOSFET Solid State Relay, 350V SSR, SPST-NO, 0.15A RELAYSSR,LH1520AAC Vishay 0.15 A PCB（印刷电路板）安装安装 固态继电器, MOSFET输出, 350 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2000 | 单位包装 | 50 |
| 产品类别 | Solid State Relays - PCB Mount | 标准包装数量 | Bulk, Rail / Tube |
| 工厂包装数量 | 2000 | 标准封装名称 | PDIP SMD |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85364110 | 汽车级 | NO |
| 无铅定义 | 4 | 认证机构 | :BABT, BSI, CSA, EN, FIMKO, VDE |
| 认证机构标志 | YY/N | ||
电气参数
| 噪声 | N | 输出端 | MOSFET |
| 电路 | DPST (2 Form A) | 通道数 | 2 |
| 输入类型 | DC | 输出类型 | AC|DC |
| 最大功率 | 600mW | 负载电流 | 110mA |
| 开启时间 | 1.4ms | 负载电压 | 0 ~ 350 V |
| 额定电压 | 1.45 V | 输出电流 | 0.15 A |
| 关断延迟时间 | 0.7ms | 供电电压 | 1.26V |
| 隔离电压 | 5300 V | 最大额定电流 | 0.15 A |
| 最小输入电压 | 1.26VDC | 输出电压（最大） | 350 V |
| 电源电压（最大） | :1.45V | 最小供电电压 | 350 V |
| 额定电流 - 滤波器 | :0.2mA | 导通电阻（最大） | 20 Ohm |
| 输入偏置电流（最大） | 50 mA | 电压/电流 - 输出1 | :1.26V |
| 直流正向电流（If）（最大） | :1mA | 平均整流电流 Io | :150mA |
机械参数
| 深度 | 6.81mm | 宽度 | :9.77mm |
| 高度 | 3.81mm | 长度 | 9.91mm |
| 重量 | 0.0001 | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 触点形式 | 2 Form A (DPST-NO) |
| 引脚间距 | :2.54mm | 柱间距 | :7.62mm |
| 安装类型 | Surface Mount | 端子类型 | :DIP |
| 安装样式 | SMD/SMT | 喷嘴开口 | Y |
| 引脚数 | :8 | 封装形式 | 8PDIP SMD |
| 总长度 | 9.91(Max) | 包装数量 | PDIP SMD |
| 端接样式 | Solder Pad | 位数 | 8 |
| 外壳尺寸-插件 | 3.81(Max) | 典型触点布局 | :SPST-NO |
| 供应商器件封装 | 8-SMD | ||
产品信息
| 系列 | :LH1520 | 匹配码 | LH1520AAC |
| 继电器类型 | Relay | 电路类型 | 2 Form A |
| 产品子类型 | PCB Mount | 标准交期 | 12 weeks |
| 控制/显示类型 | :DC | 印刷电路板数量 | 8 |
环境参数
| 工作温度 | + 85 C | ||
