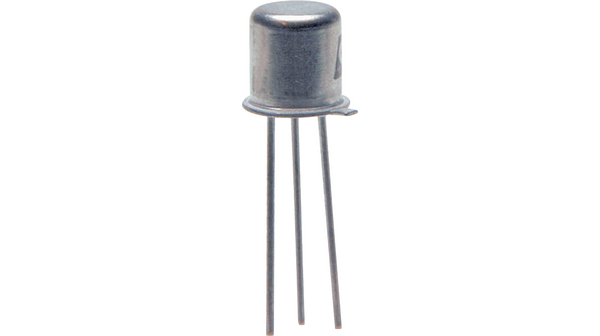

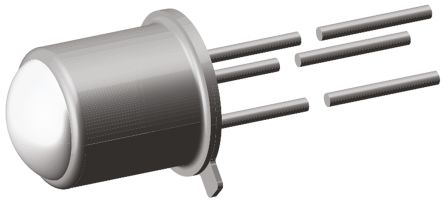

BPW76B
| 制造商 | |
| 描述 | Phototransistor Chip Silicon 850nm 3-Pin TO-206AA Phototransistors NPN Phototransistor 80V 250mW 850nm PHOTOTRANSISTOR NPN TO-18 IR phototransistor TO-18, BPW76B, Vishay Telefunken Vishay 红外+可见光 光电晶体管 , ±40 °半感光角度, 450 → 1080 nm, TO-18 封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Phototransistors | 其他名称 | 751-1019 |
| 产品类别 | Phototransistors | 标准包装数量 | Bulk |
| 工厂包装数量 | 1000 | 标准封装名称 | TO-18 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 电流 | 1.2 mA | 波长 | 850 nm |
| 最大功率 | 250mW | 额定功率 | 0.25 W |
| 感应角度 | 80 ° | 视角 | Top View |
| 光谱范围 | 450 → 1080 nm | 上升时间（典型） | 6µs |
| 晶体管类型 | Phototransistor | 供电电压 | 70 V |
| 峰值波长 | 850 nm | 通道数量 | 1 |
| 元件数量 | 1 | 暗电流（最大） | 100 nA |
| 暗电流（典型值） | 100 nA | 最大额定电流 | 1.2 |
| Vce饱和电压（最大） | 0.15 V | 最小输入电压 | 70 |
| 最大功耗 | 250 mW | 暗电流 Id（最大） | 100nA |
| 集电极电流（Ic）（最大） | 50 mA | 每极负载侧连接方式 | 3 |
| 集电极截止电流（最大） | 50 mA | LED触发电流（最大） | 1200 uA |
| 传播延迟 tpLH / tpHL（最大） | 5µs | ||
机械参数
| 高度 | 5.2mm | 直径 | 4.7mm |
| 包装方式 | Bulk | 引脚样式 | Through Hole |
| 透镜样式 | Flat | 方向 | Top View |
| 透镜尺寸（因值为长宽高，非直径） | 3.9 mm | 安装类型 | Through Hole |
| 封装形式 | 3TO-206AA | 冷却的封装 | TO-18 |
| 包装数量 | TO-206AA | 尺寸/外形 | 4.7 x 5.2mm |
| 外径 | 5.5 | 触点数 | 3 |
| 位数 | 3 | 外壳尺寸-插件 | 6.15 |
产品信息
| 类型 | Chip | 已删除 | Compliant |
| 极性 | NPN | 印刷电路板数量 | 3 |
| 入射角（AOI） | 80 ° | ||
环境参数
| 工作温度 | + 125 C | ||
