点击放大查看

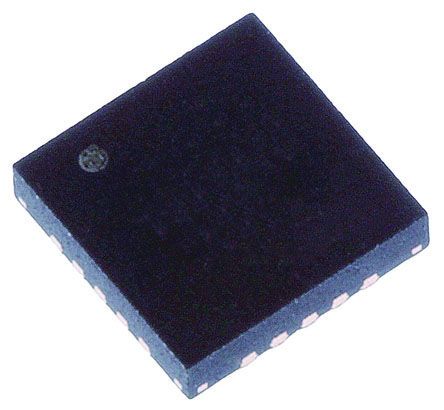

UCC28250RGPT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Current Mode PWM Controller -0.3V to 20.3V 20-Pin VQFN EP T/R IC REG CTRLR PWM CM/VM 20QFN Switching Controllers Adv PWM Controller IC, PWM CONTROLLER, 17V, QFN-20 IC, PWM CNTRL, PRE-BIAS, 20QFN Advanced PWM Controller with Pre-Bias Operation , 1.15 MHz PWM 控制器, 4.7 → 17 V, 20针 QFN封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-27777-1 | 产品类别 | Switching Controllers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| PWM类型 | Current/Voltage Mode | 下降时间 | 8 ns |
| 频率 | :1MHz | 占空比 | 100 % |
| Cuk转换器 | No | 降压转换器 | No |
| 隔离电源 | No | 额定电压 | -0.3 to 20.3 V |
| 升压转换器 | No | 最大频率 | 1MHz |
| 上升时间（典型） | 8 ns | 输出电流 | :20mA |
| 供电电流 | 2.7 mA | 供电电压 | 12 V |
| 倍压转换器 | No | 反激转换器 | No |
| 输出数量 | 1 | 分频/倍频 | No |
| 反相转换器 | No | 阈值电压 | 4.3/4.1 |
| 最大额定电流 | Catalog | 开关频率 | 1150(Typ) kHz |
| 同步整流 | No | 最小供电电压 | 17 V |
| 输出数量与类型 | 2 | ||
机械参数
| 宽度 | 4.15(Max) | 重量 | 0 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 触点形式 | Yes | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20VQFN EP | 冷却的封装 | VQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 4.15(Max) |
| 包装数量 | VQFN EP | 位数 | 20 |
| 外壳尺寸-插件 | 0.95(Max) | ||
产品信息
| 类型 | Voltage Mode PWM Controllers | 系列 | UCC28250 |
| 软件 | SLUSA29C | 拓扑 | Full-Bridge or Half-Bridge or Push-Pull |
| 控制方式 | Current/Voltage Mode PWM Controller | 图案编号 | Y |
| 功能框图 | alt_slusa29c.gif | 使用的IC/零件 | View |
| 输出配置 | Yes | 印刷电路板数量 | 20 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
