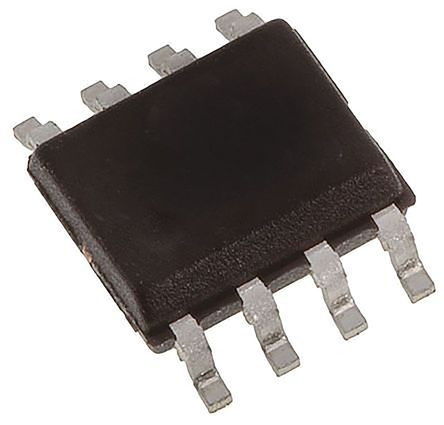

点击放大查看

UCC27211D

制造商	Texas Instruments Incorporated
描述	Power Driver ICs 120V Boot,4A Peak,Hi Freq Hi/Lo-Side Drvr IC DVR HIGH/LOW SIDE 4A 8SOIC UCC27211D, Dual MOSFET Power Driver, 4A Full/Half Bridge, Synchronous, Non-Inverting, 8 to 17V, 8-Pin SOIC Gate Drivers 120V Boot,4A Peak,Hi Freq Hi/Lo-Side Drvr MOSFET DRVR 4.5A 2-OUT Hi/Lo Side Full Brdg/Half Brdg Non-Inv 8-Pin SOIC Tube DVR, HIGH/LOW, SIDE, 4A, SOIC-8 120V Boot, 4A Peak, High Frequency High-Side Low-Side Driver Texas Instruments 双 MOSFET 功率驱动器, 4A, 半桥, 非反相, 8针 SOIC封装
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

产品	MOSFET Gate Drivers	其他名称	296-30016-5
产品类别	Gate Drivers	标准包装数量	75
工厂包装数量	75

合规参数

RoHS	Compliant	SVHC	:No SVHC (16-Dec-2013)
海关税号	85423190	零件状态	ACTIVE
抗辐射加固	No

电气参数

下降时间	5.5 ns	延迟时间	18ns
输入类型	Non-Inverting	额定电压	8 V
上升时间（典型）	7.2 ns	输出电流	4 A
驱动电路	Non-Inverting	供电电压	8 V ~ 17 V
输出数量	2	最大额定电流	Catalog
峰值输出电流	4A	最小供电电压	17 V
输入逻辑低电平	TTL	传播延迟时间	40 ns
输入逻辑高电平	TTL	滑臂电阻（欧姆）（典型）	:0.9ohm
峰值脉冲电流（10/1000µs）	4A	高侧电压（自举）最大	120V

机械参数

宽度	4mm	高度	1.5mm
长度	5mm	重量	0.012
包装方式	Tube	封装体颜色	:SOIC
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:8	封装形式	8-SOIC (0.154", 3.90mm Width)
冷却的封装	SOIC-8	材料表面处理	:MSL 1 - Unlimited
包装数量	75 \| TUBE	尺寸/外形	5 x 4 x 1.5mm
位数	8	供应商器件封装	8-SOIC

产品信息

类型	High Frequency High-Side/Low-Side	系列	UCC27211
已删除	Compliant	软件	SLUSAT7F
配置	High and Low Side, Synchronous	图案编号	Y
模块/板类型	:High Side, Low Side	驱动器数量	2
使用的IC/零件	View	电机类型 - AC, DC	Full Bridge, Half Bridge, Synchronous
配置数	1

环境参数

测试温度

-40 to 140

工作温度

-40°C ~ 140°C

文档与媒体

PDF 文档

UCC27210,11D Datasheet Update 10/Sep/2013

PDF 文档

UCC27211D Datasheet Update 28/Aug/2013

PDF 文档

UCC27210,211

PDF 文档

1634147.pdf

PDF 文档

ucc27210.pdf
