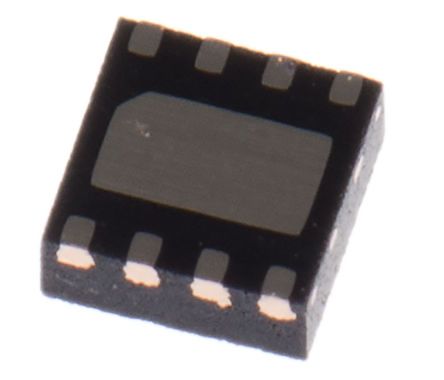

TPS79601DRBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.2V to 5.5V 1A 8-Pin VSON EP T/R IC REG LDO ADJ 1A 8SON LDO Voltage Regulators Sgl Output LDO 1.0A Adj Lo Noise Ultralow-Noise, High PSRR, Fast, RF, 1-A Low-Dropout Linear Regulators Texas Instruments , LDO 调节器, 可调整的输出, 1A, 1.2 → 5.5 V输出 ±2%, 8针 SON封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-29080-1 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SON | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 42 | 噪声 | 42 |
| 输出端 | 1 | 精度 | ±2 % |
| 输出类型 | Adjustable | 稳压器类型 | Linear |
| 额定电压 | 2.7 V | 电源调整率 | 0.05(Typ) %/V |
| 负载调整率 | 5(Typ) mV | 输出电流 | 1 A |
| 供电电流 | 260 uA | 供电电压 | 0.2@1A V |
| 输出数量 | 1 | 电压基准 | 1.225(Typ) V |
| 稳压器拓扑 | Positive Adjustable | 电容 @ Vr, F | Ceramic |
| 输入偏置电流 | 265 uA | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | 1.2 V ~ 5.5 V |
| 输出电压精度 | �2 % | 静态电流 (Iq) | 0.26 |
| 直流输入电压（最小） | 2.7 V | 静态电流（最大） | 2.4A |
| 电压负载调整率 | 2 % | 输入偏置电流（最大） | 0.265 mA |
机械参数
| 宽度 | 3mm | 高度 | 0.88mm |
| 长度 | 3mm | 重量 | 0.000847 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8VSON EP |
| 冷却的封装 | VSON EP | 总长度 | 3.15(Max) |
| 包装数量 | VSON EP | 尺寸/外形 | 3 x 3 x 0.88mm |
| 位数 | 8 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 8-SON Exposed Pad (3x3) | ||
产品信息
| 类型 | LDO | 系列 | TPS79601 |
| 产品特性 | Excellent Line and Load Transient... | 极性 | Positive |
| 软件 | SLVS351P | 拓扑 | LDO |
| 制造商全称 | Texas Instruments | 图案编号 | Y |
| 输出及类型 | Adjustable Output Fixed Output | 功能框图 | fbd_slvs351p.gif |
| 使用的IC/零件 | View | 输出配置 | 1.3 1.8 2.5 2.8 3 3.3 5 |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 150 °C |
