TPS79533DCQR
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 3.3V 0.5A 6-Pin(5+Tab) SOT-223 T/R IC REG LDO 3.3V 0.5A SOT223-6 LDO Voltage Regulators High PSRR Fast RF High-Enable 500mA Ultralow-Noise, High-PSRR, Fast, RF, 500-mA Low-Dropout Linear Regulators |
| 分类 |
商业参数
| 其他名称 | 296-13810-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 电源抑制比 | 40 | 噪声 | 33 |
| 输出端 | 1 | 精度 | ±2 % |
| 输出类型 | Fixed | 稳压器类型 | Linear |
| 额定电压 | 2.7 V | 电源调整率 | 0.05(Typ) %/V |
| 负载调整率 | 3(Typ) mV | 输出电流 | 0.5 A |
| 供电电流 | 260 uA | 供电电压 | 0.105@500mA V |
| 输出数量 | 1 | 电压基准 | 1.225 V |
| 稳压器拓扑 | Positive Fixed | 电容 @ Vr, F | Ceramic |
| 输入偏置电流 | 265 uA | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | 3.3V |
| 输出电压精度 | �2 % | 静态电流 (Iq) | 0.26 |
| 直流输入电压（最小） | 2.7 V | 静态电流（最大） | 2.4A |
| 电压负载调整率 | 2 % | 输入偏置电流（最大） | 0.265 mA |
机械参数
| 高度 | 1.6 mm | 长度 | 6.5 mm |
| 重量 | 0.004265 oz | 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 6SOT-223 | 冷却的封装 | SOT-223 |
| 包装数量 | 2500 | LARGE T&R | 位数 | 5 +Tab |
| 供应商器件封装 | SOT-223-6 | ||
产品信息
| 类型 | LDO | 系列 | TPS79533 |
| 产品特性 | Enable Overcurrent Protection Thermal Shutdown | 极性 | Positive |
| 软件 | SLVS350I | 拓扑 | LDO |
| 制造商全称 | Texas Instruments | 图案编号 | Y |
| 输出及类型 | Adjustable Output Fixed Output | 功能框图 | fbd_slvs350i.gif |
| 使用的IC/零件 | View | 输出配置 | 1.6 1.8 2.5 3 3.3 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
相关型号
TPA4861DR
texas instruments
Audio Amp Speaker 1-CH Mono 1.1W Class-AB 8-Pin SOIC T/R IC AMP AUDIO PWR 1.1W MONO 8SOIC IC, AUDIO POWER AMP, CLASS AB, 1W, SOIC8 1-W Mono Audio Power Amplifier Audio Amplifiers 1-W Mono Audio Power Amplifier
TPS79518DCQR
texas instruments
LDO Regulator Pos 1.8V 0.5A 6-Pin(5+Tab) SOT-223 T/R IC REG LDO 1.8V 0.5A SOT223-6 LDO Voltage Regulators High PSRR Fast RF High-Enable 500mA Ultralow-Noise, High-PSRR, Fast, RF, 500-mA Low-Dropout Linear Regulators
TPS78633EVM-207
texas instruments
Development Tools, Evaluation Module For TPS78633 Power Management IC Development Tools TPS78633-207 Eval Mod EVAL MOD FOR TPS78633 TPS78633EVM-207 EVALUATION MODULE
CDCP1803RGET
texas instruments
Clock Divider 24-Pin VQFN EP T/R IC CLK BUFFER 1:3 800MHZ 24QFN CDCP1803RGET, Clock Divider 24-Pin VQFN EP Clock Buffer 1:3 LVPECL CLOCK BUFFER IC, CLOCK BUFFER, 800MHZ, QFN-24 1:3 LVPECL Clock Buffer with Programable Divider

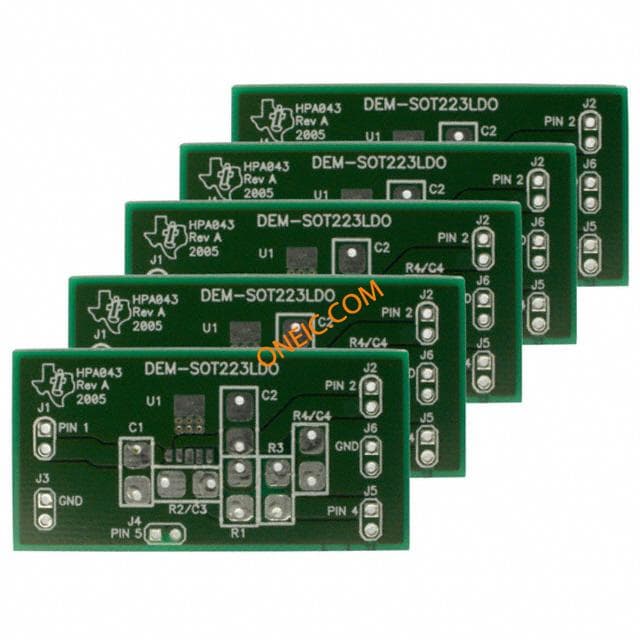

DEM-SOT223LDO
