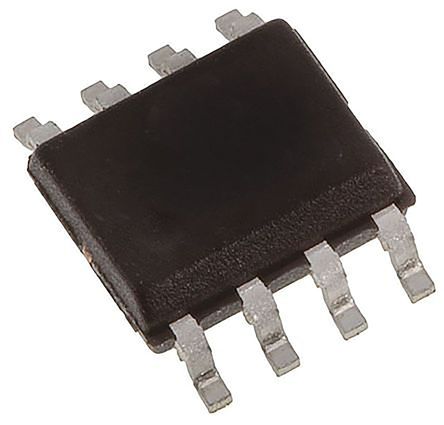

TPS77601D
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.2V to 5.5V 0.5A 8-Pin SOIC Tube IC REG LDO ADJ 0.5A 8SOIC LDO Voltage Regulators Fast-Tran-Res 500-mA Single Output LDO, 500mA, Adj.(1.2 to 5.5V), Fast Transient Response, Power Good (PG) Output Texas Instruments , LDO 调节器, 可调整的输出, 500mA, 1.2 → 5.5 V输出 ±2%, 0.904W, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-2777-5 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 29 | 噪声 | 53 |
| 输出端 | 1 | 精度 | ±2 % |
| 输出类型 | Adjustable | 额定功率 | 904 W |
| 稳压器类型 | Linear | 额定电压 | 2.7 V |
| 电源调整率 | 0.01(Typ) %/V | 负载调整率 | 3(Typ) mV |
| 输出电流 | 0.5 A | 供电电流 | 80 uA |
| 供电电压 | 0.169@500mA V | 输出数量 | 1 |
| 电压基准 | 1.1834(Typ) V | 稳压器拓扑 | Positive Adjustable |
| 电容 @ Vr, F | Non-Ceramic | 输入偏置电流 | 85 uA |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 1.2 V ~ 5.5 V | 输出电压精度 | �2 % |
| 平均正向功率 | 0.904 W | 最大功耗 | 904 mW |
| 静态电流 (Iq) | 0.08 | 直流输入电压（最小） | 2.7 V |
| 静态电流（最大） | 1.2A | 电压负载调整率 | 2 % |
| 输入偏置电流（最大） | 0.085 mA | ||
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 0.002677 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 总长度 | 5(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 4.9 x 3.91 x 1.58mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | LDO | 系列 | TPS77601 |
| 产品特性 | Power Good Signal|Thermal Shutdow... | 功能 | Y |
| 极性 | Positive | 软件 | SLVS232J |
| 拓扑 | LDO | 制造商全称 | Texas Instruments |
| 图案编号 | Y | 输出及类型 | Adjustable Output |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
