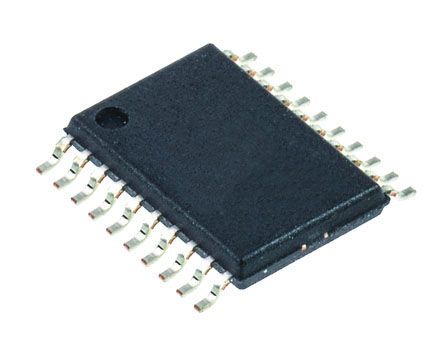

TPS76801QPWP
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.2V to 5.5V 1A 20-Pin HTSSOP EP Tube IC REG LDO ADJ 1A 20HTSSOP LDO Voltage Regulators Micropower LDO Reg IC, V REG, LINEAR, 1A, HTSSOP20 Single Output LDO, 1.0A, Adj.(1.5 to 5.5V), Low Quiescent Current, Fast Transient Response Texas Instruments LDO 调节器, 可调输出, 1A, 1.2 → 5.5 V输出, 4.1W, 20针 HTSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-8085-5 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 70 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 29 | 噪声 | 55 |
| 输出端 | 1 | 精度 | :2% |
| 输出类型 | Adjustable | 额定功率 | 4100 W |
| 稳压器类型 | Linear | 额定电压 | 2.7 V |
| 电源调整率 | 0.01(Typ) %/V | 负载调整率 | 3(Typ) mV |
| 输出电流 | 1 A | 供电电压 | 0.35V @ 1A |
| 输出数量 | 1 | 电压基准 | 1.1834(Typ) V |
| 稳压器拓扑 | Positive Adjustable | 电容 @ Vr, F | Non-Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 1.2 V ~ 5.5 V | 输出电压（最大） | :5.5V |
| 最大功耗 | 4100 mW | 静态电流 (Iq) | 0.08 |
| 直流输入电压（最小） | 2.7 V | 静态电流（最大） | 0.125 mA |
| 电压负载调整率 | 2 % | 输入偏置电流（最大） | 0.085 mA |
| 输出电压（最小/固定） | :1.2V | 共模瞬态抗扰度（最小） | Extended |
| 最大持续工作电压（MCOV） | :10V | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.002885 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20HTSSOP EP | 冷却的封装 | HTSSOP EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 6.6(Max) |
| 包装数量 | HTSSOP EP | 位数 | 20 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 20-HTSSOP |
产品信息
| 类型 | LDO | 系列 | TPS76801 |
| 产品特性 | Thermal Shutdown Protection | 极性 | Positive |
| 软件 | SLVS211L | 拓扑 | LDO |
| 输出及类型 | Adjustable Output | 使用的IC/零件 | View |
| 其他规格 | :1.2V to 5.5V | 印刷电路板数量 | 20 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
