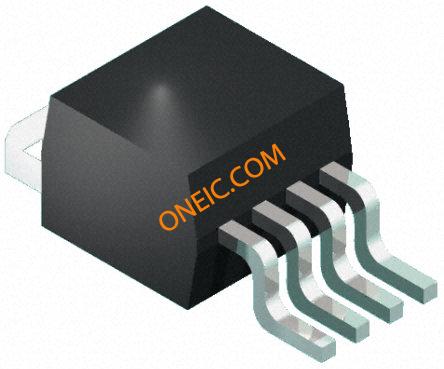

TPS73601DCQ
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.2V to 5.5V 0.4A 6-Pin(5+Tab) SOT-223 Tube IC REG LDO ADJ 0.4A SOT223-6 TPS73601DCQ, Low Dropout Voltage Regulator, Adjustable 0.4A, 1.2 to 5.5V ±0.5%, 6-Pin SOT-223 LDO Voltage Regulators Cap-Free NMOS 400mA Single Output LDO, 400mA, Adj.(1.2 to 5.5V), Cap free, Low Noise, Reverse Current Protection LDO voltage regulator 1.2...5.5 V SOT-223-6, TPS73601, TPS73601DCQ, Texas Instruments Texas Instruments , LDO 调节器, 可调整的输出, 400mA, 1.2 → 5.5 V输出 ±0.5%, 5+Tab针 SOT-223封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | LDO Voltage Regulators | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 78 | 标准封装名称 | SOT-223 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 32 | 噪声 | 30 |
| 输出端 | 1 | 精度 | ±0.5 % |
| 输出类型 | Adjustable | 额定功率 | 2220 W |
| 稳压器类型 | Linear | 额定电压 | 1.7 V |
| 电源调整率 | 0.01(Typ) %/V | 负载调整率 | 0.002(Typ) %/mA |
| 输出电流 | 0.4 A | 供电电压 | 0.075@400mA V |
| 输出数量 | 1 | 电压基准 | 1.2(Typ) V |
| 稳压器拓扑 | Positive Adjustable | 电容 @ Vr, F | Cap Free Ceramic |
| 输入偏置电流 | 300 uA | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | 1.2 V ~ 5.5 V |
| 输出电压精度 | �0.5 % | 平均正向功率 | 2.22 W |
| 最大功耗 | 2.22 W | 直流输入电压（最小） | 1.7 V |
| 静态电流（最大） | 400mA | 电压负载调整率 | 0.5 % |
| 输入偏置电流（最大） | 0.3 mA | ||
机械参数
| 宽度 | 3.5mm | 高度 | 1.6mm |
| 长度 | 6.5mm | 重量 | 0.004265 oz |
| 包装方式 | Tube | 插片宽度 | Tab |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 5+Tab |
| 封装形式 | 6SOT-223 | 冷却的封装 | SOT-223 |
| 总长度 | 6.55(Max) | 包装数量 | SOT-223 |
| 尺寸/外形 | 6.5 x 3.5 x 1.6mm | 位数 | 6 |
| 外壳尺寸-插件 | 1.65(Max) | 供应商器件封装 | SOT-223-6 |
产品信息
| 类型 | Linear | 系列 | TPS73601 |
| 产品特性 | Current Limit|Reverse Current Pro... | 极性 | Positive |
| 软件 | SBVS038U | 拓扑 | LDO |
| 制造商全称 | Texas Instruments | 图案编号 | Y |
| 开发套件 | TPS73601DRBEVM-518 | 输出及类型 | Adjustable Output Fixed Output |
| 功能框图 | fbd_sbvs038u.gif | 使用的IC/零件 | View |
| 输出配置 | 1.25 1.5 1.6 1.8 1.9 2.5 3 3.2 3.3 4.3 | 印刷电路板数量 | 5 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
