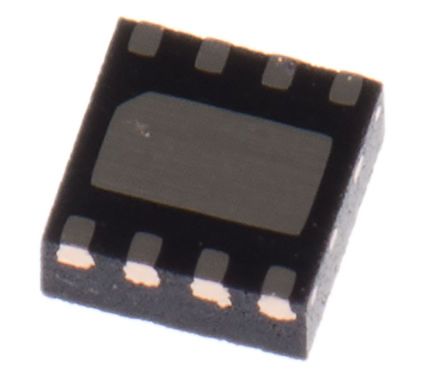

点击放大查看
TPS73533DRBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 3.3V 0.5A 8-Pin VSON EP T/R IC REG LDO 3.3V 0.5A 8SON LDO Voltage Regulators Sgl Out,500mA,Fixed Lo Quie Crnt,Hi PSRR Single Output LDO, 500mA, Adjustable, Low Quiescent Current, Low Noise, High PSRR Texas Instruments LDO 调节器, 500mA, 1 → 4.3 V输出±±1%, 8针 SON封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-24854-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SON | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 28 | 噪声 | 16.5 |
| 输出端 | 1 | 精度 | ±1 % |
| 输出类型 | Fixed | 额定功率 | 1540 W |
| 稳压器类型 | Linear | 额定电压 | 2.7 V |
| 电源调整率 | 0.02(Typ) %/V | 负载调整率 | 0.005(Typ) %/mA |
| 输出电流 | 0.5 A | 供电电流 | 45 uA |
| 供电电压 | 0.28@500mA V | 输出数量 | 1 |
| 稳压器拓扑 | Positive Fixed | 电容 @ Vr, F | Ceramic |
| 输入偏置电流 | 46 uA | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | 3.3V |
| 输出电压精度 | �1 % | 平均正向功率 | 2.5 W |
| 最大功耗 | 2.5 W | 静态电流 (Iq) | 0.045 |
| 直流输入电压（最小） | 2.7 V | 静态电流（最大） | 800mA |
| 电压负载调整率 | 1 % | 输入偏置电流（最大） | 0.046 mA |
机械参数
| 宽度 | 3.15mm | 高度 | 0.95mm |
| 长度 | 3.15mm | 重量 | 0.000847 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8VSON EP |
| 冷却的封装 | VSON EP | 总长度 | 3.15(Max) |
| 包装数量 | VSON EP | 尺寸/外形 | 3.15 x 3.15 x 0.95mm |
| 位数 | 8 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 8-SON Exposed Pad (3x3) | ||
产品信息
| 类型 | LDO | 系列 | TPS73533 |
| 已删除 | Compliant | 产品特性 | Current Limit|Excellent Line and ... |
| 功能 | Y | 极性 | Positive |
| 软件 | SBVS087L | 拓扑 | LDO |
| 制造商全称 | Texas Instruments | 图案编号 | Y |
| 输出及类型 | Adjustable Output Fixed Output | 使用的IC/零件 | View |
| 其他规格 | 是 | 输出配置 | 1.2 1.5 2.5 2.7 2.85 3.3 3.4 |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
