TPS62110RSATG4
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 3.1V to 17V 16-Pin VQFN EP T/R IC REG BUCK SYNC ADJ 1.5A 16QFN TPS62110RSATG4, Switching Regulator, Buck Controller, 1.5A, Adjustable, 1.2 to 16V, 1100kHz, 16-Pin QFN EP, VQFN EP Voltage Regulators - Switching Regulators Adj 1.5-A 17-V Vin Step-Down Converter BUCK CONVERTER, ADJ, SMD, QFN-16 Adjustable, 1.5-A, 17-V Vin Step-Down Converter in QFN-16 Switching Voltage Regulators Adj 1.5-A 17-V Vin Step-Down Converter |
| 分类 |
商业参数
| 其他名称 | 296-36009-1 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 精度 | :2% |
| PWM类型 | Voltage Mode | 频率 | :1MHz |
| 隔离 | Non-Isolated | 占空比 | 100 |
| 效率 | 92(Typ) % | 输出类型 | Adjustable |
| 稳压器类型 | Buck Controller | 额定电压 | 1.2 to 16 V |
| 输出电流 | 1.5 A | 供电电压 | 3.1 to 17 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 2.4 | 开关稳压器 | Yes |
| 隔离电压 | Not Required V | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 900 to 1100 kHz |
| 同步整流 | Yes | 输入电压（最大） | 7 to 30 Vin Max |
| 最小输入电压 | 1.2 V ~ 16 V | 输出电压（最大） | 16 V |
| 静态电流 (Iq) | 0.02 | 直流输入电压（最小） | 3.1 V |
| 电压负载调整率 | Internal | 输出电压（最小/固定） | 1.2 V |
| 精度 - 电压表；电流表 | 2 | 电压输出差（典型值）@ 距离 | :1.153V |
机械参数
| 宽度 | 4mm | 高度 | 0.9mm |
| 长度 | 4mm | 重量 | 0.001623 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16VQFN EP | 冷却的封装 | QFN EP, VQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 4.1(Max) |
| 包装数量 | VQFN EP | 尺寸/外形 | 4 x 4 x 0.9mm |
| 位数 | 16 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 16-QFN (4x4) | ||
产品信息
| 类型 | Step Down | 系列 | TPS62110 |
| 产品特性 | Enable Frequency Synchronization Light Load Efficiency Power Good Synchronous Rectification | 软件 | SLVS585E |
| 拓扑 | Buck | 基本单元 | :62110 |
| 应用领域 | Industrial | 控制方式 | Voltage Mode |
| 图案编号 | Y | 功能框图 | fbd_slvs585e.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 16 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 125 °C |
文档与媒体
相关型号
TPS62110RSAT
texas instruments
Conv DC-DC Single Step Down 3.1V to 17V 16-Pin VQFN EP T/R IC REG BUCK SYNC ADJ 1.5A 16QFN TPS62110RSAT, Switching Regulator, Buck Controller, 1.5A, Adjustable, 1.2 to 16V, 1100kHz, 16-Pin QFN EP, VQFN EP Voltage Regulators - Switching Regulators Adj 1.5-A 17-V Vin Step-Down Converter IC, STEP DOWN CONVERTER Adjustable, 1.5-A, 17-V Vin Step-Down Converter in QFN-16 DC/DC Converter IC 1.2...16 VDC QFN-16, TPS62110, TPS62110RSAT, Texas Instruments Texas Instruments 降压 开关稳压器, 1.5A, 可调输出, 1.2 → 16 V, 1100 kHz, 16针 QFN封装 Switching Voltage Regulators Adj 1.5-A 17-V Vin Step-Down Converter
TPS79901YZUT
texas instruments

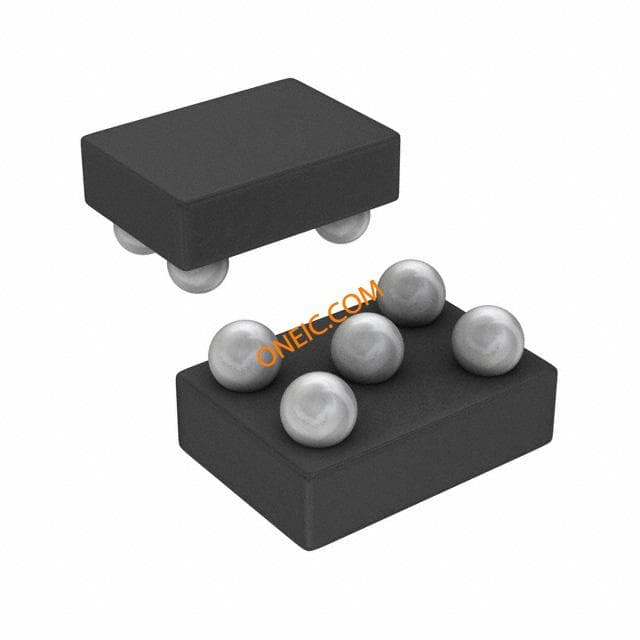

LDO Regulator Pos 1.2V to 6.5V 0.2A 5-Pin DSBGA T/R IC REG LDO ADJ 0.2A 5DSBGA TPS79901YZUT, Low Dropout Voltage Regulator, Adjustable 0.2A, 1.2 to 6.5V ±1%, 5-Pin DS BGA LDO Voltage Regulators 200mA High PSRR LDO V REG, LDO 0.2A ADJ, 79901, DSBGA-5 200mA, Low Quiescent Current, Ultra-Low Noise, High PSRR Low Dropout Linear Regulator
