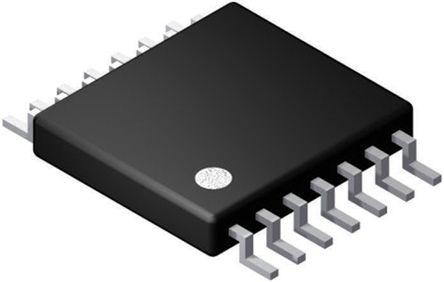

点击放大查看

TPS61500PWP

制造商	Texas Instruments Incorporated
描述	LED DRVR 4Segment 3.3V/5V/9V/12V/15V 14-Pin HTSSOP EP Tube LED Lighting Drivers High Brightness LED Driver IC LED DRVR HIGH BRIGHT 14-TSSOP TPS61500PWP, LED Driver 4-Segments, 3.3, 5, 9, 12, 15V, 14-Pin HTSSOP EP IC, LED DRIVER, BOOST, HTSSOP-14 HBLED DRIVER, W/ 3A, 40V SW, TSSOP14 High Brightness LED Driver with Integrated 3-A, 40-V Power Switch 4段 LED 驱动器, 3.3 V, 5 V, 9 V, 12 V, 15 V, 14引脚 HTSSOP封装
分类	集成电路电源管理ICLED照明驱动器

对参数有疑问？问 AI 助手

商业参数

产品类别	LED Lighting Drivers	标准包装数量	Rail / Tube
工厂包装数量	90	标准封装名称	TSSOP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85411000
零件状态	ACTIVE	抗辐射加固	No

电气参数

LED	10	调光方式	:PWM
通道数	1	频率	200kHz ~ 2.2MHz
占空比	93	效率	:93%
显示类型	:LED	额定功率	3 W
额定电压	2.9 V to 18 V	输出电流	:3A
供电电流	3.8 A	供电电压	2.9 to 18 V
输出数量	1	最大额定电流	Catalog
开关频率	:2.2MHz	最小输入电压	2.9 V ~ 38 V
最小供电电压	2.9 V	最大功耗	2250 mW
关态电流（最大）	1.5	输出高/低电流	40(Typ) uA
最大持续工作电压（MCOV）	:18V

机械参数

宽度	4.4mm	高度	1.15mm
长度	5mm	重量	0.002046 oz
包装方式	Tube	封装体颜色	:HTSSOP
引脚样式	Gull-wing	端接方式	:SMD
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:14	封装形式	14HTSSOP EP
冷却的封装	HTSSOP EP	材料表面处理	:MSL 2 - 1 year
总长度	5.1(Max)	包装数量	HTSSOP EP
尺寸/外形	5 x 4.4 x 1.15mm	位数	14
外壳尺寸-插件	1.05(Max)	供应商器件封装	14-HTSSOP

产品信息

类型	High Brightness LED (HBLED), White LED	系列	TPS61500
已删除	Compliant	产品特性	Synchronous Rectification
软件	SLVS893C	拓扑	PWM, Step-Up (Boost)
基本单元	:61500	功能框图	alt_slvs893c.gif
段数	4	使用的IC/零件	View
内部连接	Yes	位数或字符数	:4
应用细节	:Backlighting	印刷电路板数量	14

环境参数

测试温度	-40 to 85	工作温度	+ 85 C
结工作温度	85C
