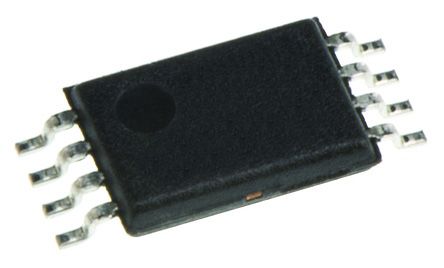

TPS61085PW
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Up 2.3V to 6V 8-Pin TSSOP Tube IC REG BOOST ADJ 2A 8TSSOP Voltage Regulators - Switching Regulators 650kHz 1.2MHz Step- Up DC-DC Converter BOOST, 8TSSOP DC-DC converter; step up; Uin:2.3÷6V; Uout:18.5V; 2A; TSSOP8 18.5V, 2A, 650kHz / 1.2MHz Step-Up DC-DC Converter w/ Forced PWM Mode Texas Instruments 升压转换器, 2A, 可调输出, 2.8 → 18.5 V, 1200 kHz, 8针 TSSOP封装 Switching Voltage Regulators 650kHz 1.2MHz Step- Up DC-DC Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 150 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Current Mode |
| 频率 | 1.2MHz | 占空比 | 90 |
| 输出类型 | Adjustable | 额定电压 | 2.8 to 18.5 V |
| 电源调整率 | 0.0002(Typ) %/V | 负载调整率 | 0.11(Typ) %/A |
| 输出电流 | 2 A | 供电电压 | 2.3 to 6 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Up |
| 开关电流 | 2 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 1200(Typ)|650(Typ) kHz | 同步整流 | No |
| 最小输入电压 | 2.8 V ~ 18.5 V | 静态电流 (Iq) | 0.07 |
| 直流输入电压（最小） | 2.3 V | 关态电流（最大） | 1 |
| 导通电阻（最大） | 130mΩ | ||
机械参数
| 宽度 | 4.4 mm | 重量 | 0.001376 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3.1(Max) | 包装数量 | TSSOP |
| 位数 | 8 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 8-TSSOP | ||
产品信息
| SPG | 150 | 类型 | Step Up |
| 系列 | TPS61085 | 产品特性 | Frequency Synchronization |
| 软件 | SLVS859B | 拓扑 | Boost |
| 基本单元 | :61085 | 图案编号 | Y |
| 单元数量 | 1 | 功能框图 | fbd_slvs859b.gif |
| 使用的IC/零件 | step up | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
