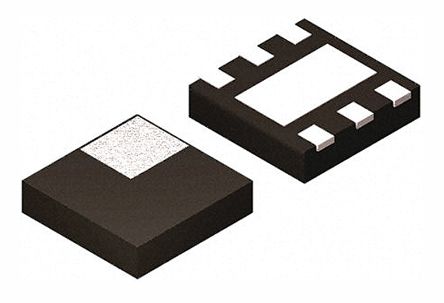

TPS61041DRVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Up 1.8V to 6V 6-Pin WSON EP T/R LED Lighting Drivers 28V 250mA Sw Boost Converter IC LED DRIVER WHITE BCKLGT 6SON 28-V, 250-mA Switch Boost Converter in SOT-23 for LCD and White LED Applications Texas Instruments 升压转换器, 50mA, 可调输出, 1.8 → 28 V, 1000 kHz, 6针 SON封装 Switching Voltage Regulators 28V 250mA Sw Boost Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | LED Lighting Drivers | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | SON |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 频率 | 1MHz | 占空比 | 88 |
| 效率 | 85 % | 输出类型 | Adjustable |
| 额定功率 | 500 mW | 稳压器类型 | 是 |
| 额定电压 | 1.8 to 28 V | 电源调整率 | 0.05(Typ) %/V |
| 负载调整率 | 0.15(Typ) %/mA | 输出电流 | 0.25 A |
| 供电电流 | 50 uA | 供电电压 | 1.8 to 6 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Up |
| 开关电流 | 0.2 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | 1.5 |
| 开关频率 | 1000(Max) kHz | 最小输入电压 | 28V |
| 输出电压（最大） | 28 V | 平均正向功率 | 500 mW |
| 静态电流 (Iq) | 0.028 | 直流输入电压（最小） | 1.8 V |
| 关态电流（最大） | 0.1 | 电压负载调整率 | 0.05 %/V |
| 输出高/低电流 | 0.05 A | 输出电压（最小/固定） | 1.8 V |
机械参数
| 宽度 | 2mm | 高度 | 0.75mm |
| 长度 | 2mm | 重量 | 0.000342 oz |
| 包装方式 | Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 6 | 封装形式 | 6WSON EP |
| 冷却的封装 | WSON EP | 总长度 | 2.1(Max) |
| 包装数量 | WSON EP | 尺寸/外形 | 2 x 2 x 0.75mm |
| 位数 | 6 | 外壳尺寸-插件 | 0.75(Max) |
| 供应商器件封装 | 6-SON (2x2) | ||
产品信息
| 类型 | Step Up | 系列 | TPS61041 |
| 产品特性 | Enable | 软件 | SLVS413G |
| 拓扑 | PWM, Step-Up (Boost) | 图案编号 | Y |
| 功能框图 | fbd_slvs413g.gif | 使用的IC/零件 | View |
| 照明功能 | 上升 | 内部连接 | Yes |
| 印刷电路板数量 | 6 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
