TPS54350PWP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 20V 16-Pin HTSSOP EP Tube IC REG BUCK SYNC ADJ 3A 16HTSSOP Voltage Regulators - Switching Regulators 4.5 to 20V Inp 3A Step-Down Converter 4.5V to 20V Input, 3A Synchronous Step-Down SWIFT™ Converter with Low-Side Gate Driver Texas Instruments 降压 开关稳压器, 3A, 可调输出, 最低 0.891 V, 700 kHz, 16针 HTSSOP封装 Switching Voltage Regulators 4.5 to 20V Inp 3A Step-Down Converter |
| 分类 |
商业参数
| 产品 | Voltage Regulators | 商标名 | SWIFT |
| 其他名称 | 296-15882-5 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 90 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 80 | 输出类型 | Adjustable |
| 稳压器类型 | 是 | 额定电压 | 0.9 to 12 V |
| 开通延迟时间 | Fixed | 输出电流 | 3 A |
| 供电电流 | 5 mA | 供电电压 | 4.5 to 20 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 3.3 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 300|600|250 to 700 kHz | 同步整流 | Yes |
| 输入电压（最大） | 7 to 30 Vin Max | 最小输入电压 | 0.9 V ~ 12 V |
| 静态电流 (Iq) | 5 | 直流输入电压（最小） | 4.5 V |
| 电压负载调整率 | External | 输出电压（最小/固定） | 0.891 V |
| 精度 - 电压表；电流表 | 1 | ||
机械参数
| 宽度 | 4.4 mm | 高度 | 1.15mm |
| 长度 | 5mm | 重量 | 0.002212 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 16 | 封装形式 | 16HTSSOP EP |
| 冷却的封装 | HTSSOP EP | 总长度 | 5.1(Max) |
| 包装数量 | HTSSOP EP | 尺寸/外形 | 5 x 4.4 x 1.15mm |
| 位数 | 16 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 16-HTSSOP | ||
产品信息
| 类型 | Step Down | 系列 | TPS54350 |
| 产品特性 | Enable Frequency Synchronization Power Good Phase Interleaving Synchronous Rectification | 软件 | SLVS456C |
| 拓扑 | Buck Inverting Buck-Boost | 应用领域 | Communications & Telecom |
| 制造商全称 | SWIFT | 控制方式 | Voltage Mode |
| 图案编号 | Y | 开发套件 | TPS54350EVM-235 |
| 使用的IC/零件 | View | 照明功能 | 降压控制器 |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | -40 to 150 | 工作温度 | -40 to 85 °C |
相关型号

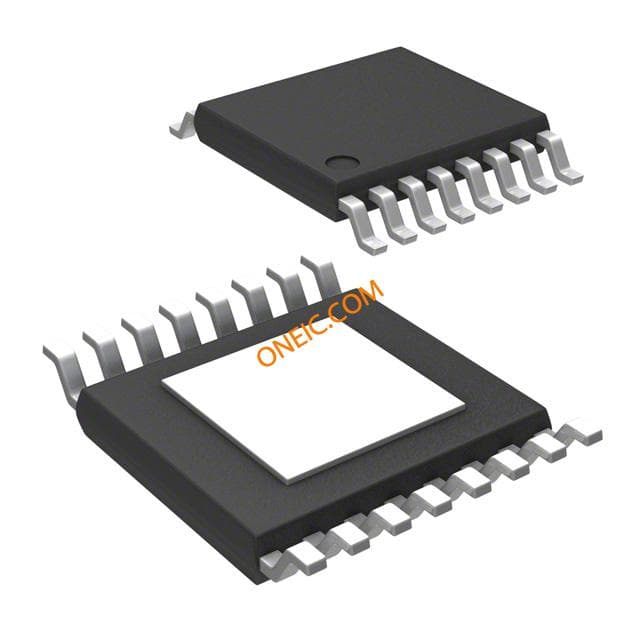

TPS54350PWPG4
