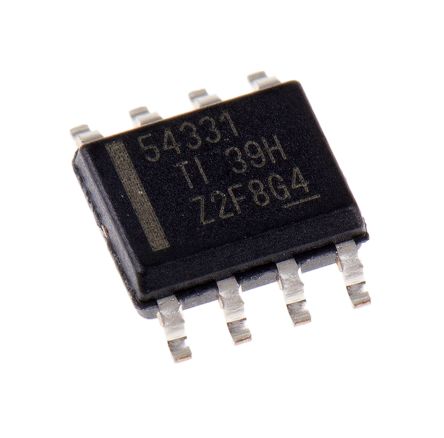

TPS54331DDA
| 制造商 | Texas Instruments Incorporated |
| 描述 | DC/DC Switching Regulators 3.5-28Vin,3A,570kHz SD Converter Conv DC-DC Single Step Down 3.5V to 28V 8-Pin HSOP EP Tube IC REG BUCK ADJ 3A 8SOPWRPAD Voltage Regulators - Switching Regulators 3.5-28Vin,3A,570kHz SD Converter BUCK, 28V I/P, 3A, 570KHZ, 8SOIC 3.5V to 28V Input, 3A, 570kHz Step-Down Converter with Eco-mode Texas Instruments 直流-直流转换器, 降压, 3A, 3.5 → 28 V输入, 0.8 → 25 V输出, 684 kHz, 8针 SO PowerPAD封装 Switching Voltage Regulators 3.5-28Vin,3A,570kHz SD Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | 75 |
| 工厂包装数量 | 75 | 标准封装名称 | HSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| PWM类型 | Current Mode | 占空比 | 90 |
| 输出类型 | Adjustable | 额定电压 | - 0.6 V to + 30 V |
| 开通延迟时间 | Adjustable | 输出电流 | 3A |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 5.8 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Adjustable |
| 开关频率 | 570kHz | 同步整流 | No |
| 输入电压（最大） | 7 to 30 Vin Max | 最小输入电压 | 0.8 V ~ 25 V |
| 静态电流 (Iq) | 0.11 | 直流输入电压（最小） | 3.5 V |
| 电压负载调整率 | External | 精度 - 电压表；电流表 | 3.5 |
| 最大持续工作电压（MCOV） | :28V | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.012 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8-SOIC (0.154", 3.90mm Width) Exposed Pad |
| 冷却的封装 | HSOP EP | 材料表面处理 | :- |
| 总长度 | 5(Max) | 包装数量 | HSOP EP |
| 位数 | 8 | 外壳尺寸-插件 | 1.55(Max) |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Step Down | 系列 | TPS54331 |
| 产品特性 | Enable Light Load Efficiency Adjustable UVLO | 软件 | SLVS839F |
| 拓扑 | Buck | 应用领域 | Consumer & Portable Electronics |
| 控制方式 | Current Mode | 图案编号 | Y |
| 功能框图 | fbd_slvs839f.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 150 | 工作温度 | -40°C ~ 150°C |
