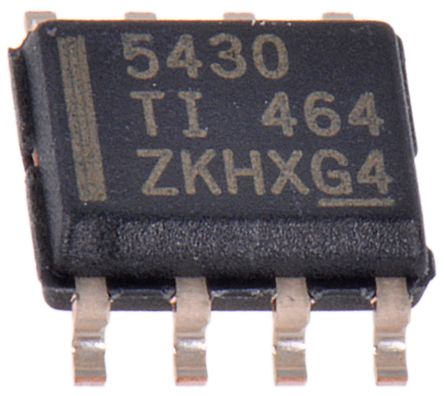

TPS5430DDAR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 5.5V to 36V 8-Pin HSOP EP T/R IC REG BUCK ADJ 3A 8SOPWRPAD Voltage Regulators - Switching Regulators 5.5 to 36V Input 3A Step Dwn Converter 5.5V to 36V Input, 3A, 500kHz Step-Down Converter Logic IC Step-Down / Converter SO-8 Power PAD, TPS5430, TPS5430DDAR, Texas Instruments Texas Instruments 降压 开关稳压器, 3A, 可调输出, 1.22 → 31 V, 600 kHz, 8针 SOIC封装 Switching Voltage Regulators 5.5 to 36V Input 3A Step Dwn Converter |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage Regulators | 其他名称 | 296-26988-1 |
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Cut Tape, Tape & Reel |
| 工厂包装数量 | 2500 | 标准封装名称 | HSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 87 | 效率 | 95 % |
| 输出类型 | Adjustable | 额定电压 | 1.22 to 31 V |
| 开通延迟时间 | Fixed | 输出电流 | 3 A |
| 供电电流 | 3 mA | 供电电压 | 5.5 to 36 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 4 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 600 kHz | 同步整流 | No |
| 最小输入电压 | 1.23 V ~ 31 V | 输出电压（最大） | 31 V |
| 静态电流 (Iq) | 3 | 直流输入电压（最小） | 5.5 V |
| 电压负载调整率 | Internal | 输出电压（最小/固定） | 1.22 V |
| 精度 - 电压表；电流表 | 1.5 | ||
机械参数
| 宽度 | 4mm | 高度 | 1.55mm |
| 长度 | 5mm | 重量 | 0.002490 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8HSOP EP |
| 冷却的封装 | HSOP EP | 总长度 | 5(Max) |
| 包装数量 | HSOP EP | 尺寸/外形 | 5 x 4 x 1.55mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.55(Max) |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Step Down | 系列 | TPS5430 |
| 已删除 | Compliant | 产品特性 | Enable |
| 功能 | Converter | 软件 | SLVS632G |
| 拓扑 | Buck Inverting Buck-Boost | 技术 | CMOS |
| 应用领域 | Industrial | 制造商全称 | SWIFT |
| 控制方式 | Voltage Mode | 图案编号 | Y |
| 功能框图 | fbd_slvs632g.gif | 使用的IC/零件 | View |
| 照明功能 | 降压 | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
