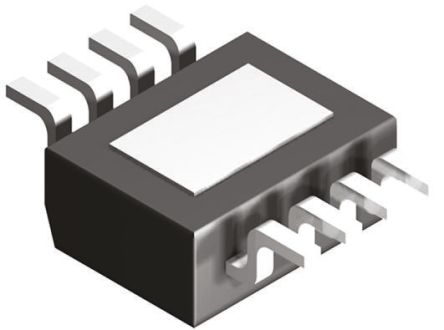

TPS54227DDA
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 18V 8-Pin HSOP EP T/R IC REG BUCK SYNC ADJ 2A 8SOPWR Voltage Regulators - Switching Regulators 4.5-18Vin,2A Sync Step Down Cnvrtr BUCK, SYNC, 8SO 4.5V to 18V Input, 2A Synchronous Step-Down SWIFT™ Converter Texas Instruments 直流-直流转换器, 降压，同步, 2A, 4.5 → 18 V输入, 0.76 → 7 V输出, 700 kHz, 8针 SO PowerPAD封装 Switching Voltage Regulators 4.5-18Vin,2A Sync Step Down Cnvrtr |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Bulk |
| 工厂包装数量 | 75 | 标准封装名称 | HSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| PWM类型 | Hybrid | 占空比 | 90 |
| 输出类型 | Adjustable | 额定电压 | 0.76 to 7 V |
| 开通延迟时间 | Adjustable | 电源调整率 | 25 mV |
| 负载调整率 | 100 mV | 输出电流 | 2 A |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 3.3 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 700 kHz | 同步整流 | Yes |
| 输入电压（最大） | 7 to 30 Vin Max | 最小输入电压 | 0.76 V ~ 7 V |
| 静态电流 (Iq) | 0.8 | 直流输入电压（最小） | 4.5 V |
| 电压负载调整率 | Not Needed | 精度 - 电压表；电流表 | 2 |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.0001 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8HSOP EP |
| 冷却的封装 | HSOP EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 5(Max) | 包装数量 | HSOP EP |
| 位数 | 8 | 外壳尺寸-插件 | 1.55(Max) |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Step Down | 系列 | TPS54227 |
| 产品特性 | Enable Synchronous Rectification | 软件 | SLVSAU2B |
| 拓扑 | Buck | 基本单元 | :54227 |
| 应用领域 | Consumer & Portable Electronics | 控制方式 | D-CAP2 |
| 图案编号 | Y | 功能框图 | alt_slvsau2b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
