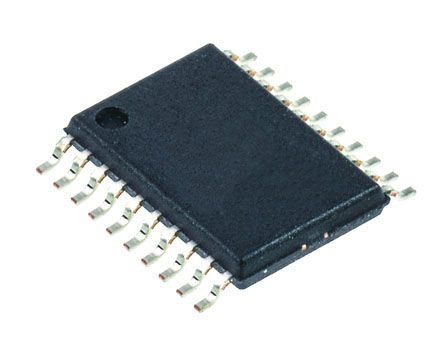

点击放大查看
TPS51116PWP
| 制造商 | Texas Instruments Incorporated |
| 描述 | DC DC Cntrlr Single-OUT Sync Buck 3V to 28V Input 20-Pin HTSSOP EP Tube IC SYNC BUCK CTRLR REF 20HTSSOP TPS51116PWP, DC-DC Controller, 10A, 28V Step-Down, 400kHz, 20-Pin, HTSSOP Switching Controllers DDR2 SWITCHER AND LDO IC, SYNC BUCK CONTROLLER DDR1, DDR2, DDR3 Switcher and LDO Texas Instruments 直流-直流降压控制器, 10A, 28 V 降压, 400 kHz, 20针 HTSSOP封装 |
| 分类 |
商业参数
| 其他名称 | 296-17243 | 产品类别 | Switching Controllers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 70 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | VDDQ VREF VTT | 存储器类型 | DDR DDR2 DDR3 DDR3L DDR4 LPDDR2 LPDDR3 |
| 稳压器类型 | Step-Down Controller Plus LDO | 额定电压 | 1.5 to 3 V |
| 输出电流 | 10(Max) A | 供电电压 | 4.75 to 5.25 V |
| 输出数量 | 1 | 输出电流1 | 3 |
| 输出电流2 | 25 | 最大额定电流 | Catalog |
| 开关频率 | 400 kHz | 最小输入电压 | 1.5V, 1.8V, 2.5V |
| 输出电压（最大） | 3 V | 静态电流 (Iq) | 0.8 |
| 输入失调电压（最大） | 4.5 | 输出电压（最小/固定） | 1.5 V |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 6.6mm | 重量 | 0.002885 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20HTSSOP EP | 冷却的封装 | HTSSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 6.6(Max) |
| 包装数量 | HTSSOP EP | 尺寸/外形 | 6.6 x 4.5 x 1.05mm |
| 位数 | 20 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 20-HTSSOP | ||
产品信息
| 类型 | Synchronous Buck Controller | 系列 | TPS51116 |
| 产品特性 | Complete Solution Shutdown Pin for S3 | 软件 | SLUS609I |
| 应用 | Controller, DDR | 图案编号 | Y |
| 控制器类型 | Buck Controller | 功能框图 | alt_slus609i.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 20 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
