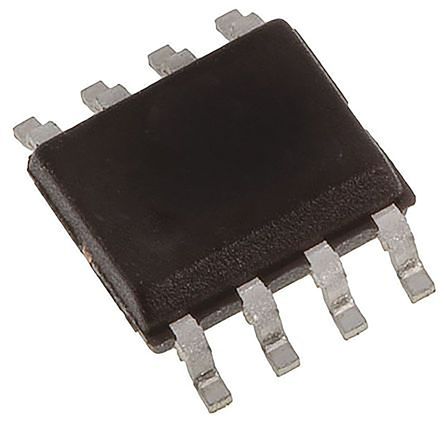

点击放大查看
TPS2068D
| 制造商 | Texas Instruments Incorporated |
| 描述 | USB Power SW Hi Side/DIST Single 5.5V 2.1A 8-Pin SOIC Tube Power Switch ICs - USB Crnt-Ltd Pwr-Dist Sw IC PWR-DIST SW CURR-LMTD 8-SOIC IC, PWR-DIST SW CURR-LMTD 8-SOIC Current-Limited, Power-Distribution Switch , 四 USB 电源开关, 高侧, 70mΩ, 2.7 V min., 8针 SOIC封装 Power Switch ICs - Power Distribution Crnt-Ltd Pwr-Dist Sw |
| 分类 |
商业参数
| 其他名称 | 296-22977-5 | 产品类别 | Power Switch ICs - USB |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 测试电流 | 1.5 | 额定电压 | :5.5V |
| 输出电流 | :1.5A | 供电电压 | 2.7 V |
| 输出数量 | 1 | 稳压器拓扑 | Constant-Current |
| 最大额定电流 | Catalog | 最小输入电压 | 2.7 to 5.5 V |
| 导通电阻 Rds(on) (最大) @ Id, Vgs | 115 mOhm | 输出电压（最大） | :6V |
| 最大功耗 | :585.82mW | 输入逻辑高电平 | :Active Low |
| 导通电阻（最大） | :0.07ohm | 短路电流 | 2.1 A |
| 共模瞬态抗扰度（最小） | Commercial | 驱动电压（最大Rds On，最小Rds On） | 70 |
机械参数
| 宽度 | 4(Max) | 重量 | 0.002561 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 5(Max) |
| 包装数量 | SOIC | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC |
产品信息
| 类型 | High Side Switch|USB Power Distribution Switch | 系列 | TPS2068 |
| 软件 | SLVS553K | 基本单元 | :2068 |
| 开关类型 | :High Side | 可编程性 | Active Low |
| 功能框图 | fbd_slvs553k.gif | 内部开关 | Yes |
| 开关数量 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | 0 to 70 | 热阻 | :Yes |
| 工作温度 | 0 to 70 °C | ||
