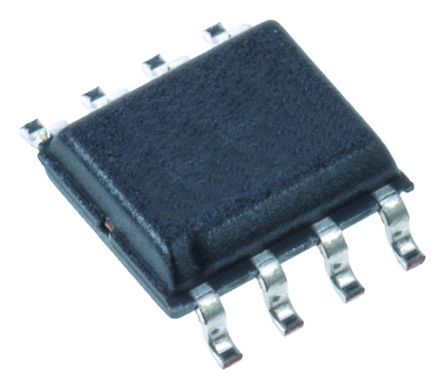

点击放大查看
TPS2064DRBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | USB Power SW Hi Side/DIST Dual 5.5V 2.1A 8-Pin VSON EP T/R Power Switch ICs - USB Dual 1.5A Crnt-Ltd, Pwr Dist Sw IC SWITCH PWR DIST DUAL 8SON Dual 1.5A Current-Limited, Power Distribution Switch Texas Instruments , 2输出 智能电源开关, 1.5A, 2.7 → 5.5V, 1.6W, 8针 SON封装 Power Switch ICs - Power Distribution Dual 1.5A Crnt-Ltd Pwr Dist Sw |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | USB Power Switches | 其他名称 | 296-23969-2 |
| 产品类别 | Power Switch ICs - USB | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | SON |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 额定功率 | 1.6W | 测试电流 | 1.5 |
| 额定电压 | 5.5 | 输出电流 | 1.5 A |
| 供电电压 | 2.7 → 5.5V | 输出数量 | 2 |
| 稳压器拓扑 | Constant-Current | 最大额定电流 | Catalog |
| 最小输入电压 | 2.7 to 5.5 V | 导通电阻 Rds(on) (最大) @ Id, Vgs | 115 mOhm |
| 导通电阻（最大） | 125mΩ | 短路电流 | 2.1 A |
| 共模瞬态抗扰度（最小） | Commercial | 驱动电压（最大Rds On，最小Rds On） | 70 |
机械参数
| 宽度 | 3.15mm | 高度 | 0.95mm |
| 长度 | 3.15mm | 包装方式 | Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8VSON EP | 冷却的封装 | VSON EP |
| 总长度 | 3.15(Max) | 包装数量 | VSON EP |
| 尺寸/外形 | 3.15 x 3.15 x 0.95mm | 位数 | 8 |
| 外壳尺寸-插件 | 0.95(Max) | 供应商器件封装 | 8-SON Exposed Pad (3x3) |
产品信息
| 类型 | High Side Switch|USB Power Distribution Switch | 系列 | TPS2064 |
| 软件 | SLVS553K | 开关类型 | 配电开关 |
| 制造商全称 | Texas Instruments | 可编程性 | Active High |
| 功能框图 | fbd_slvs553k.gif | 内部开关 | Yes |
| 开关数量 | 2 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
