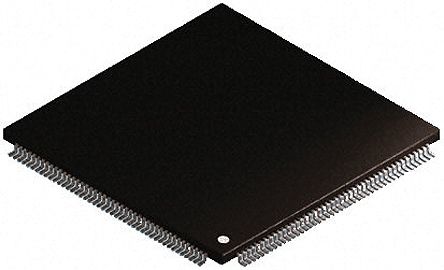

点击放大查看
TMS320F28334PGFA
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 32-bit C2000 C28x RISC 256KB Flash 1.9V/3.3V 176-Pin LQFP Tray IC MCU 32BIT 256KB FLASH 176LQFP Digital Signal Processors & Controllers - DSP, DSC Dig Signal Cntrlr Delfino Microcontroller Texas Instruments Piccolo 系列 32 bit C28x MCU, 150MHz, 256 kB ROM 闪存, 68 kB RAM, 176针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DSCs | 商标名 | Delfino |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 40 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 认证机构 | No |
电气参数
| GPIO | 88 | 转速 | 150 MHz |
| 定时器 | 3 32-Bit CPU 1 WD | 存储器 | 1 6-Ch DMA |
| RAM 大小 | 68 KB | 内核大小 | 32-Bit |
| 核心类型 | C28x | 接口 | CAN/I2C/SCI/SPI |
| 时钟速率 | 150 MHz | 分辨率 | 12Bit |
| 存储器容量 | 68 KB | 存储器类型 | 闪存 |
| PWM通道数 | 16 | I/O 数量 | 88 |
| 计数器/定时器 | 3 | 位数 | 12 |
| 额定电压 | 1.805|3.135 | 看门狗定时器 | 1 |
| 数据转换器 | A/D 16x12b | FPGA 核心单元数 | C28x |
| 最大频率 | 150MHz | DAC数量 | 1 |
| 振荡器类型 | Internal | 采样保持与ADC比率（如1:2） | Dual |
| 串行协议 | 3 | 供电电压 | 1.9|3.3 V |
| RS-232（422、485） | 2 | 分辨率（位） | 12-bit |
| 通道数量 | 2 | 模拟输入/输出 | 1（16 x 12 位） |
| 程序存储器大小 | 256 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16 | 最小供电电压 | 1.995|3.465 |
| 计数器/定时器数量 | 3 Timer | 供电电压 (Vcc/Vdd) | 1.805 V ~ 1.995 V |
| 峰值脉冲电流（8/20µs） | 150 | ||
机械参数
| 宽度 | 24.2mm | 高度 | 1.45mm |
| 长度 | 24.2mm | 重量 | 0.066886 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 连接器类型 | 3 |
| 安装样式 | SMD/SMT | 引脚数 | 176 |
| 封装形式 | 176LQFP | 总长度 | 24 |
| 包装数量 | LQFP | 尺寸/外形 | 24.2 x 24.2 x 1.45mm |
| 触点数 | 1 | 位数 | 176 |
| 外壳尺寸-插件 | 1.4 | 核心数/总线宽度 | 32 Bit |
| 脉冲宽度失真（最大） | 16 | ||
产品信息
| SPI | 1 | 类型 | C2000 |
| 系列 | TMS320F28334 | 产品特性 | CAN Controller |
| 功能 | C28x | 协议 | 1 |
| 软件 | SPRS439M | 闪存大小 | 256 |
| 片内RAM（通道数×位宽） | 16-chx12-bit | 外设 | DMA, POR, PWM, WDT |
| 架构 | RISC | 连接性 | CAN, EBI/EMI, I²C, McBSP, SCI, SPI, UART/USART |
| 制造商全称 | Texas Instruments | 架构类型 | MCU |
| 核心处理器 | C28x | 图案编号 | Y |
| 指令类型 | Floating Point | 定时器数量 | 3 |
| 定时器分辨率 | 32Bit | 模块数 | 1 |
| 功能框图 | fbd_sprs439m.gif | 射频系列/标准 | C2000 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 176 | 输入数量及类型 | 88 I/O |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
