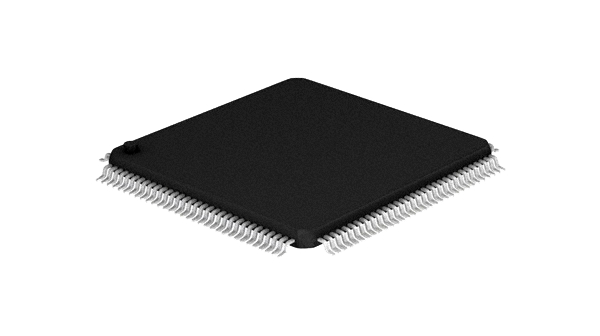

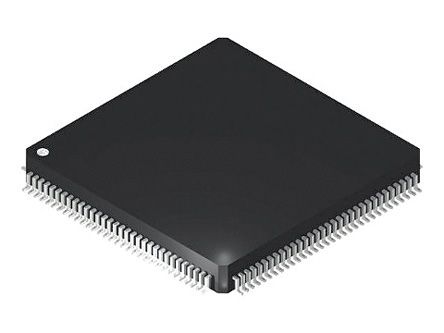

TMS320F2811PBKA
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Fixed-Point 32-Bit 150MHz 150MIPS 128-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC 32-Bit Digital Sig Controller w/Flash IC MCU 32BIT 256KB FLASH 128LQFP TMS320F2811PBKA, 32bit Digital Signal Processor 150MHz 256kb Flash EEPROM, 36kb RAM, 128-Pin LQFP IC, SM DSP CONTROLLER W/ FLASH, 32BIT 32-Bit Digital Signal Controller with Flash Microprocessor LQFP-128, TMS320 F2811, TMS320F2811PBKA, Texas Instruments Texas Instruments 32bit 数字信号处理器 DSP, 150MHz, 256 kB ROM 闪存 EEPROM, 36 kB RAM, 128针 LQFP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DSPs | 商标名 | C2000 |
| 其他名称 | 296-15988-5 | 产品类别 | Digital Signal Processors & Controllers - DSP, DSC |
| 标准包装数量 | Trays | 工厂包装数量 | 90 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| GPIO | 56 | 转速 | 150 MHz |
| 定时器 | 3 32-Bit GP 1 WD | RAM 大小 | 36 KB |
| 内核大小 | 32-Bit | 频率 | 150 |
| 接口 | :CAN, SCI, SPI | 时钟速率 | 150 MIPS |
| 存储器容量 | 36 KB | I/O 数量 | 56 |
| 核心电压 | :1.9V | 额定电压 | 1.9 V, 3.3 V |
| 时钟频率 | 150 MHz | 数据转换器 | A/D 16x12b |
| 最大频率 | 150MHz | 振荡器类型 | Internal |
| 串行协议 | 2 | 供电电压 | 1.9|3.3 V |
| RS-232（422、485） | 1 | 模拟输入/输出 | 1 16-Ch 12-Bit |
| 程序存储器大小 | 256 KB | 程序存储器类型 | Flash |
| 工作频率 | :150MHz | 最小供电电压 | 1.81/3.14 V |
| 供电电压 (Vcc/Vdd) | 1.81 V ~ 2 V | 峰值脉冲电流（8/20µs） | 150 |
机械参数
| 宽度 | 14mm | 高度 | 1.4mm |
| 长度 | 14mm | 重量 | 0.021693 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :128 |
| 封装形式 | 128LQFP | 冷却的封装 | LQFP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 14 |
| 包装数量 | LQFP | 尺寸/外形 | 14 x 14 x 1.4mm |
| 位数 | 128 | 外壳尺寸-插件 | 1.4 |
| 核心数/总线宽度 | 32 Bit | 脉冲宽度失真（最大） | 16 |
产品信息
| SPI | 1 | 类型 | :Static CMOS Technology |
| 格式 | Fixed Point | 系列 | TMS320F2811 |
| 功能 | C28x | 软件 | SPRS174T |
| 闪存大小 | :256KB | 外设 | DMA, POR, PWM, WDT |
| 架构 | Harvard | 连接性 | CAN, McBSP, SCI, SPI, UART/USART |
| 可编程性 | Yes | 数字格式 | Fixed-Point |
| 核心处理器 | C28x | 指令类型 | Fixed Point |
| 功能框图 | fbd_sprs174t.gif | 使用的IC/零件 | View |
| 其他规格 | 150 | 印刷电路板数量 | 128 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | + 85 C |
| 结工作温度 | 85C | ||
