点击放大查看

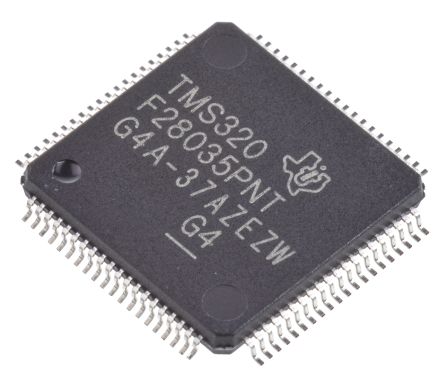

TMS320F28035PNT
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 32-bit C2000 C28x RISC 128KB Flash 1.8V/3.3V 80-Pin LQFP Tray IC MCU 32BIT 128KB FLASH 80LQFP TMS320F28035PNT, 32 bit Microcontroller C28x 60MHz 128kb Flash, 20kb RAM, I2C LIN SPI 80-Pin LQFP IC, 32BIT MCU, C2000, 60MHZ, LQFP-80 IC, MCU, 32BIT, 128K FLASH, 80LQFP Piccolo Microcontroller Microcontroller 32 Bit LQFP-80, TMS320 F28035, TMS320F28035PNT, Texas Instruments Texas Instruments Piccolo 系列 32 bit C28x MCU, 60MHz, 128 kB ROM 闪存, 20 kB RAM, 80针 LQFP封装 32-bit Microcontrollers - MCU Piccolo Microcntrlr |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| GPIO | 33 45 | 转速 | 60 MHz |
| 定时器 | 3 x 32 bit | RAM 大小 | 20 KB |
| 内核大小 | 32-Bit | 核心类型 | C28x |
| 频率 | 60 MHz | 接口 | CAN/I2C/SPI/UART |
| 分辨率 | 16bit | 存储器容量 | :20KB |
| I/O 数量 | 45 | 额定电压 | 2.97 → 3.63 V |
| 看门狗定时器 | 1 | 时钟频率 | :60MHz |
| 数据转换器 | A/D 16x12b | 最大频率 | 60MHz |
| DAC数量 | 1 | 振荡器类型 | Internal |
| 串行协议 | 1 | 供电电压 | 1.8|3.3 V |
| RS-232（422、485） | 1 | 分辨率（位） | 12bit |
| 通道数量 | 1 | 模拟输入/输出 | 12-Bit |
| 程序存储器大小 | 128 KB | 程序存储器类型 | Flash |
| ADC/DAC 数量 | 16 | 最小供电电压 | 1.71/2.97 V |
| 频率（中心/带宽） | 32bit | 供电电压 (Vcc/Vdd) | 1.71 V ~ 1.995 V |
| 峰值脉冲电流（8/20µs） | 60 | ||
机械参数
| 宽度 | 12.2mm | 高度 | 1.45mm |
| 长度 | 12.2mm | 重量 | 0.00001 |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 引脚数 | :80 | 封装形式 | 80LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 包装数量 | 119 | 尺寸/外形 | 12.2 x 12.2 x 1.45mm |
| 位数 | 80 | 核心数/总线宽度 | 32 Bit |
| 脉冲宽度失真（最大） | 12 x 16 bit | ||
产品信息
| SPI | 1 2 | USB | 0 |
| 类别 | 1 | 已删除 | Compliant |
| 产品特性 | CAN Controller | 功能 | C28x |
| 协议 | 1 | 软件 | SPRS584J |
| 闪存大小 | 128 | 片内RAM（通道数×位宽） | 16-chx12-bit |
| 外设 | Brown-out Detect/Reset, POR, PWM, WDT | 架构 | RISC |
| 连接性 | CAN, I²C, LIN, SCI, SPI, UART/USART | 可编程性 | Yes |
| 核心处理器 | C28x | 图案编号 | Y |
| 定时器数量 | 3 | 控制器系列 | :C2000 |
| 功能框图 | fbd_sprs584j.gif | 射频系列/标准 | C2000 |
| 使用的IC/零件 | View | 其他规格 | 1 |
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
文档与媒体
相关型号

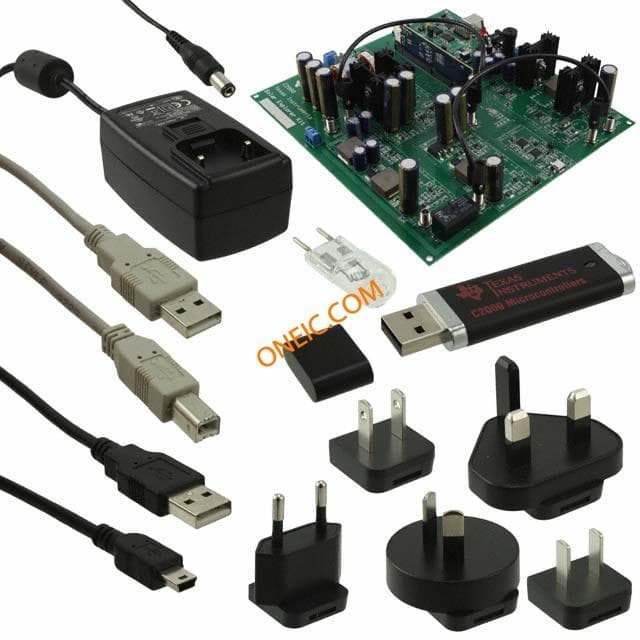

TMDSSOLARPEXPKIT
Texas Instruments
Development Boards & Kits - TMS320 Piccolo-based Solar Explorer Dev Kit Piccolo-Based Solar Explorer Development Kit KIT SOLAR EXPLORER PICCOLO TMDSSOLARPEXPKIT, Development Kit, Power Management, C2000 TMS320F28035, SOLAR, DEVELOPMENT KIT
¥2200.0040
详情
TMDXCNCD28035
texas instruments
F28035 Piccolo Control Card Daughter Cards & OEM Boards F28035 Piccolo controlCARD F28035 PICCOLO CONTROLCARD CONTROL CARD PICCOLO F28035
¥402.2200
详情

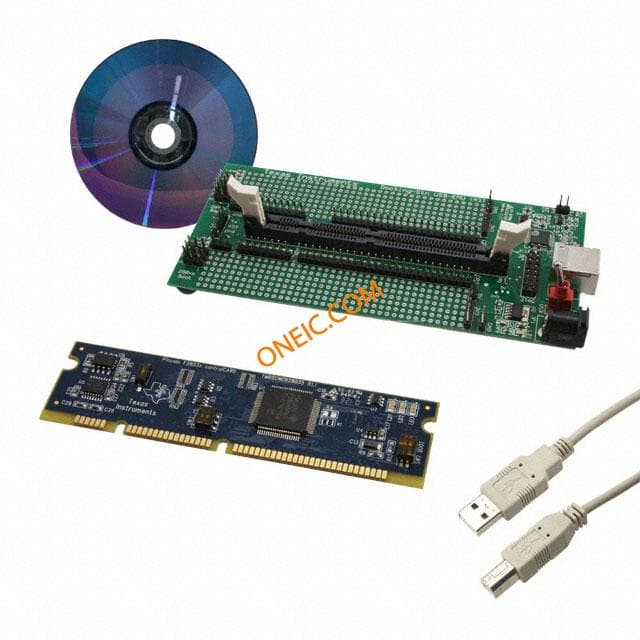

TMDXDOCK28035
texas instruments
Evaluation Kit For PICCOLO Experimenters Kit Development Boards & Kits - TMS320 F28035 Piccolo Exp Kit KIT EXPERIMENTER PICCOLO F28035
¥830.5860
详情
