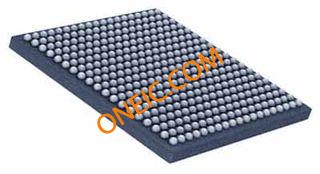

点击放大查看
TMS320DM6435ZWTQ5
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Fixed-Point 32-Bit 500MHz 4000MIPS 361-Pin NFBGA IC DGTL MEDIA PROCESSOR 361-BGA Digital Signal Processors & Controllers - DSP, DSC Dig Media Proc Digital Media Processor |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | DSPs | 商标名 | DaVinci |
| 产品类别 | Digital Signal Processors & Controllers - DSP, DSC | 标准包装数量 | Trays |
| 工厂包装数量 | 90 | 标准封装名称 | BGA |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 转速 | 500 MHz | 存储器 | 80 kB |
| 内核大小 | 32 b | 核心类型 | TMS320C64x |
| 接口 | HPI, I²C, McASP, McBSP, UART, 10/100 Ethernet MAC | 时钟速率 | 4000 MIPS |
| 存储器容量 | 128 kB | I/O 数量 | 111 |
| I/O电压 | 1.8V, 3.3V | 核心电压 | 1.05V, 1.20V |
| 额定电压 | 1|1.71|2.97 | 看门狗定时器 | Watchdog Timer |
| 时钟频率 | 500 MHz | 供电电压 | 1.05|1.2|1.8|3.3 V |
| 非易失性存储器 | ROM (64 kB) | 程序存储器大小 | 64 KB |
| 程序存储器类型 | ROMLess | 最小供电电压 | 1/1.71/2.97 V |
| 频率（中心/带宽） | 500MHz | 计数器/定时器数量 | 2 x 64 bit |
| 共模瞬态抗扰度（最小） | Automotive | ||
机械参数
| 宽度 | 16 | 重量 | 0.027845 oz |
| 包装方式 | Tray | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 361NFBGA |
| 冷却的封装 | NFBGA | 连接器用途 | HPI, I²C, McASP, McBSP, UART, 10/100 Ethernet MAC |
| 总长度 | 16 | 包装数量 | NFBGA |
| 位数 | 361 | 外壳尺寸-插件 | 0.9 |
| 供应商器件封装 | 361-NFBGA (16x16) | 核心数/总线宽度 | 32 Bit |
产品信息
| 类型 | Fixed Point | 格式 | Fixed Point |
| 系列 | TMS320DM6435 | 软件 | SPRS344C |
| 片内RAM（通道数×位宽） | 240kB | 架构 | Advanced VLIW |
| 制造商全称 | Texas Instruments | 可编程性 | No |
| 数字格式 | Fixed-Point | 核心处理器 | TMS320 |
| 核心数 | 1 Core | 指令类型 | Fixed Point |
| 功能框图 | fbd_sprs344c.gif | 使用的IC/零件 | View |
| 其他规格 | 4000 | 印刷电路板数量 | 361 |
| 输入数量及类型 | 111 I/O | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 125°C |
| 结工作温度 | 85C | ||
