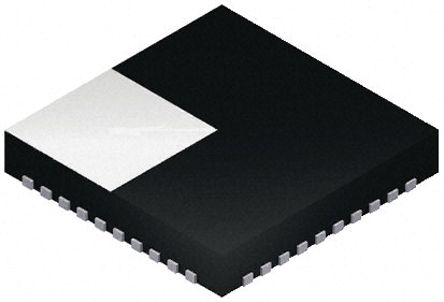

TLV320AIC3007IRSBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Interface - CODECs Lo Pwr St CODEC w/ Integr Class-D Amp Audio Codec 2ADC / 2DAC 40-Pin WQFN EP T/R IC STEREO AUDIO CODEC LP 40-QFN IC, AUDIO CODEC, LP, CLASS D, 40QFN Low Power Stereo CODEC with Integrated Class-D Amplifier 12通道 48ksps 32bit PCM 音频编解码器, 串行 - I2C接口, 40针 WQFN封装 |
| 分类 |
商业参数
| 其他名称 | 296-24373-2 | 产品类别 | Interface - CODECs |
| 标准包装数量 | 250 | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 噪声 | - 88 dB | 输出端 | 1 |
| DAC类型 | :Stereo Audio | 线圈类型 | :Stereo |
| 接口 | Serial (I2C) | 信噪比 | 93 |
| 输出风扇 | Yes | 分辨率 | :24bit |
| Sigma Delta | Yes | 输入信号 | L R I2S TDM DSP |
| 数据接口 | I²C, Serial | 光谱范围 | -88 |
| 额定电压 | 1.1|1.525|2.7 | 数据速率（最大） | 48 kSPs |
| DAC数量 | 2 | 输入数量 | :7 |
| 供电电压 | 2.7 V to 3.6 V, 1.525 V to 1.95 V | 失真额定值（如THD） | -84 |
| 供电类型 | Analog|Digital | 分辨率（位） | 24 b |
| 通道数量 | :6 | 峰值脉冲功率 | 1 |
| 采样频率 | :96kSPS | 最大额定电流 | Catalog |
| ADC/DAC 数量 | 2 | 最小供电电压 | 1.1/1.525/2.7 V |
| 平均正向功率 | 15 | 模拟供电电压 | 2.7 V ~ 3.6 V |
| 数字供电电压 | 1.525 V ~ 1.95 V | 采样率（每秒） | 96 KSPS |
| 信噪比，ADC/DAC（dB）典型值 | 87 / 93 | 动态范围，ADC/DAC（dB）典型值 | 86 / 92 |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 5 | 重量 | 0.001929 oz |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :40 |
| 封装形式 | 40-WQFN Exposed Pad | 冷却的封装 | WQFN EP |
| 材料表面处理 | :MSL 2 - 1 year | 总长度 | 5 |
| 包装数量 | WQFN EP | 位数 | 40 |
| 外壳尺寸-插件 | 0.75 | 供应商器件封装 | 40-WQFN |
产品信息
| 类型 | General Purpose | 系列 | TLV320AIC3007 |
| 产品特性 | Mono 1W Class-D 3D EQ Matrix Mixing PLL HS detect and LP Bypass | 软件 | SLOS619 |
| 基本单元 | :320 | 放大器类型 | Class-D |
| 控制接口 | I2C | 使用的IC/零件 | View |
| 印刷电路板数量 | 40 | 输入数量及类型 | 7 / 6 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
