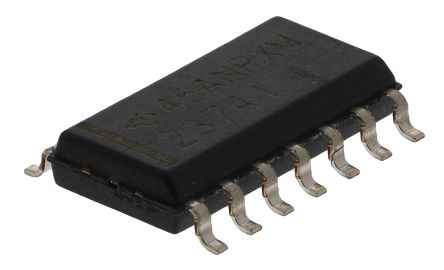

TLV2374ID
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Quad GP R-R I/O ±8V/16V 14-Pin SOIC Tube Operational Amplifiers - Op Amps 550-uA/Channel 3-MHz RRIO Op Amp IC OPAMP GP 3MHZ RRO 14SOIC TLV2374ID, Quad Operational Amplifier 3MHz R-R 3 to 15V, 14-Pin SOIC OP Amp Quad GP R-R I/O ?8V/16V 14-Pin SOIC Tube OP AMP, 3MHZ RRI/O, 2374, SOIC14 550-uA/Channel 3-MHz RRIO Op Amp Operational Amplifier Quad 3 MHz SOIC-14, TLV2374, TLV2374ID, Texas Instruments Texas Instruments 四路 运算放大器, 3MHz 轨至轨, 3 → 15 V, 14针 SOIC |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Operational Amplifiers - Op Amps | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | SOIC |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | :2374 | 抗辐射加固 | No |
电气参数
| 增益 | 110 dB | 电源抑制比 | 70 dB |
| 接口 | :Rail-Rail I/O | 压摆率 | 2.4@5V V/us |
| 1kHz噪声电压 | 39 | 输出类型 | Rail to Rail |
| 失调漂移 | 2 | 输入功率 | Single/Dual |
| 额定功率 | 1.022 W | 晶体管类型 | :Low Power |
| 共模抑制比、电源抑制比（典型） | 55 dB | 输出电流 | 16 mA |
| 供电电流 | 2.64@5V mA | 供电电压 | 2.7 V |
| 供电类型 | Single|Dual | 通道数量 | 4 |
| 元件数量 | 4 | 输入偏置电流 | 1pA |
| 最大额定电流 | Catalog | ADC/DAC 数量 | :4 |
| 最小输入电压 | 4.5 mV | 增益带宽积 | 3 MHz |
| 轨到轨工作 | Rail to Rail Input/Output | 最大功耗 | 1022 |
| 静态电流 (Iq) | 0.66 | 输入偏置电流（最大） | 0.00006@15V uA |
| 输出电流/通道 | 16mA | 输入失调电流（最大） | 0.00006@15V |
| 供电电压 (Vcc/Vdd) | 15 | 25°C失调电压 | 4.5 |
| 输入噪声电流密度 | 0.0006@5V pA/rtHz | 输入噪声电压密度 | 39@5V nV/rtHz |
| 电源电压范围（典型） | �3/�5 V | 输入失调电压（最大） | 4.5@5V mV |
| 共模瞬态抗扰度（最小） | 67 dB | 电压输出差（典型值）@ 距离 | 110 dB |
机械参数
| 宽度 | 4(Max) | 重量 | 0.004318 oz |
| 带宽 | :3MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :14 |
| 封装形式 | 14SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 8.75(Max) |
| 包装数量 | SOIC | 位数 | 14 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 14-SOIC |
产品信息
| 类型 | General Purpose Amplifier | 系列 | TLV2374 |
| 已删除 | Compliant | 关断 | No |
| 软件 | SLOS270D | 基本单元 | :2374 |
| 制造商全称 | General Purpose Amplifier | 放大器类型 | General Purpose Amplifier |
| 电路数 | 4 | 使用的IC/零件 | View |
| 印刷电路板数量 | 14 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
