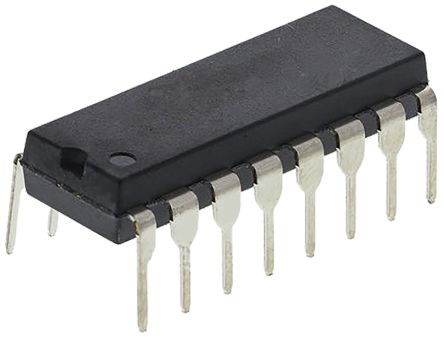

TLC7524IN
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 1-CH R-2R 8-bit 16-Pin PDIP Tube Digital to Analog Converters - DAC 8bit MULTIPLYING DA IC DAC 8 BIT MULTIPLYING 16-DIP TLC7524IN, 8-Bit 8 Bit DAC 10Msps, Parallel, 16-Pin PDIP 8BIT DAC MULTIPLYING, 7524, PDIP16 8-Bit, 0.1 us MDAC, Parallel Input, Fast Control Signalling for DSP, Easy Micro Interface Texas Instruments , 8 位 DAC, 10Msps, 并行接口, 16针 PDIP封装 |
| 分类 |
商业参数
| 其他名称 | 296-3023-5 | 产品类别 | Digital to Analog Converters - DAC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | PDIP | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :7524 | 抗辐射加固 | No |
电气参数
| 接口 | Parallel | 线性度 | :0.2% |
| 满量程 | ±2.5 LSB | 输入类型 | :Parallel |
| 分辨率 | 8 Bit | 输出类型 | Current |
| 输出范围 | -2 | INL/DNL（LSB） | ±0.5 LSB |
| 输入功率 | Single | 建立时间 | 0.1 us |
| 转换器类型 | General Purpose | 数据接口 | Parallel |
| 位数 | 8 | 基准类型 | Ext |
| 数据速率（最大） | 10 Msps | DAC数量 | 1 |
| 输出电流 | :2mA | 供电电压 | 15.5 V |
| 失真额定值（如THD） | +/- 0.5 LSB | 输出数量 | 1 |
| 供电类型 | Single | 分辨率（位） | :8bit |
| 电压基准 | External | 通道数量 | 1 |
| 采样频率 | :10MSPS | 最大额定电流 | Catalog |
| 供电电源 | Single Supply | 增益带宽积 | 1 |
| 平均正向功率 | 5 | 输出数量与类型 | 2 Current, Unipolar; 2 Current, Bipolar |
| 采样率（每秒） | 10 | 电源电压范围（典型） | Not Required V |
机械参数
| 宽度 | 6.6(Max) | 重量 | 0.033570 oz |
| 包装方式 | Tube | 引脚样式 | Through Hole |
| 端接方式 | :Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | :16 |
| 封装形式 | 16PDIP | 冷却的封装 | PDIP |
| 材料表面处理 | :- | 总长度 | 19.69(Max) |
| 包装数量 | PDIP | 位数 | 16 |
| 外壳尺寸-插件 | 5.08(Max) - 0.51(Min) | 供应商器件封装 | 16-PDIP |
产品信息
| 系列 | TLC7524 | 软件 | SLAS061D |
| 基本单元 | :7524 | 架构 | R-2R |
| 功能框图 | fbd_slas061d.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 16 | A/D转换器数量 | 1 |
环境参数
| 温度范围 | :Commercial | 测试温度 | -25 to 85 |
| 工作温度 | -25 to 85 °C | 结工作温度 | 85C |
