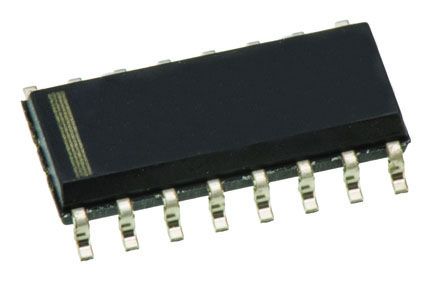

TLC7524CD
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 1-CH R-2R 8-bit 16-Pin SOIC Tube IC DAC 8 BIT MULTIPLYING 16-SOIC TLC7524CD, 8-Bit 8 Bit DAC 10Msps, Parallel, 16-Pin SOIC Digital to Analog Converters - DAC _ IC, 8BIT DAC, SMD, 7524, SOIC16 D/A converter; 8bit; 10Msps; Channels:1; 4.75÷4.25VDC; SO16 8-Bit, 0.1 us MDAC, Parallel Input, Fast Control Signalling for DSP, Easy Micro Interface D/A converter IC 8 Bit SO-16, TLC7524, TLC7524CD, Texas Instruments Texas Instruments , 8 位 DAC, 10Msps, 并行接口, 16针 SOIC封装 Digital to Analog Converters - DAC Quad Parallel-In Sngl/Dual Sply ALT 595-TLC7226IN |
| 分类 |
商业参数
| 产品类别 | Digital to Analog Converters - DAC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 40 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | :7524 | 抗辐射加固 | No |
电气参数
| 精度 | 0.5LSB | 接口 | Parallel |
| 线性度 | :0.5% | 满量程 | ±2.5 LSB |
| 输入类型 | :Parallel | 分辨率 | 8 Bit |
| 输出类型 | Current | 输出范围 | -2 |
| INL/DNL（LSB） | ±0.5 LSB | 输入功率 | Single |
| 建立时间 | 0.1 us | 转换器类型 | General Purpose |
| 数据接口 | Parallel | 位数 | 8 |
| 基准类型 | Ext | 数据速率（最大） | 10 Msps |
| DAC数量 | 1 | 输出电流 | :2mA |
| 供电电压 | 15.5 V | 失真额定值（如THD） | +/- 0.5 LSB |
| 输出数量 | 1 | 供电类型 | Single |
| 分辨率（位） | :8bit | 电压基准 | External |
| 通道数量 | 1 | 采样频率 | :10MSPS |
| 最大额定电流 | Catalog | 供电电源 | Single Supply |
| 增益带宽积 | 1 | 上升/下降时间（典型） | :5µs |
| 平均正向功率 | 5 | 最大功耗 | :5mW |
| 输出数量与类型 | 2 Current, Unipolar; 2 Current, Bipolar | 采样率（每秒） | 10Msps |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.005471 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 10(Max) |
| 包装数量 | SOIC | 位数 | 16 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 16-SOIC N |
产品信息
| SPG | 80 | 类型 | D/A converter |
| 系列 | TLC7524 | 产品特性 | multiplying |
| 软件 | SLAS061D | 基本单元 | :7524 |
| 架构 | R-2R | 单元数量 | 1 |
| 功能框图 | fbd_slas061d.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 16 | A/D转换器数量 | 1 |
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
| 结工作温度 | 70C | ||
