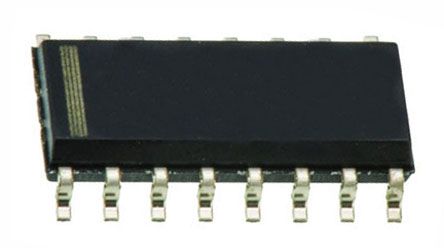

点击放大查看
TL598CD
| 制造商 | Texas Instruments Incorporated |
| 描述 | Voltage Mode PWM Controller 200mA 16-Pin SOIC Tube IC REG CTRLR BUCK PWM VM 16-SOIC Switching Controllers PWM Controller IC, PWM CONTROL CIRCUIT, SOIC16 Pulse-Width-Modulation (Pwm) Control Circuit PWM 电压模式控制器, 双, 降压、推挽式, 200 mA, 300 kHz, 16针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-10225-5 | 产品类别 | Switching Controllers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 40 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 高可靠性 | Y | ||
电气参数
| PWM类型 | Voltage Mode | 下降时间 | 35 ns |
| 频率 | :300kHz | 占空比 | 45 % |
| 输出类型 | :Push Pull | Cuk转换器 | No |
| 降压转换器 | Yes | 隔离电源 | No |
| 额定电压 | 5.05 V | 升压转换器 | No |
| 最大频率 | 300kHz | 上升时间（典型） | 60 ns |
| 输出电流 | 200(Max) mA | 占空比（最大） | 45 % |
| 供电电压 | 7 V ~ 40 V | 倍压转换器 | No |
| 反激转换器 | No | 输出数量 | 2 |
| 分频/倍频 | No | 反相转换器 | No |
| 阈值电压 | 4/6 | 最大额定电流 | Military |
| 开关频率 | 300 kHz | 同步整流 | No |
| 最小供电电压 | 40 V | 输出数量与类型 | 2 |
| 共模瞬态抗扰度（最小） | Commercial | 最大持续工作电压（MCOV） | :38V |
机械参数
| 宽度 | 4(Max) | 重量 | 0.004998 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 触点形式 | No |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 10(Max) | 包装数量 | SOIC |
| 位数 | 16 | 外壳尺寸-插件 | 1.5(Max) |
产品信息
| 类型 | Voltage Mode PWM Controllers | 系列 | TL598 |
| 产品特性 | Adjustable Switching Frequency Error Amplifier | 软件 | SLVS053D |
| 拓扑 | Buck|Push-Pull | 基本单元 | :598 |
| 控制方式 | Voltage Mode PWM Controller | 控制器类型 | :PWM |
| 使用的IC/零件 | View | 输出配置 | No |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0 to 70 °C |
