TL594CD

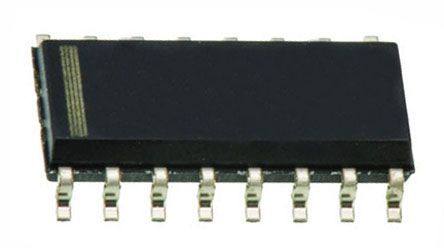

点击放大查看

TL594CD

制造商	Texas Instruments Incorporated
描述	Voltage Mode PWM Controller 40V 200mA 16-Pin SOIC Tube IC REG CTRLR BST FLYBK VM 16SOIC Switching Controllers PWM Controller PWM CONTROL CCT, SMD, SOIC -16, 594 Driver; PWM controller; 200mA; 1÷40V; Channels:2; SO16 Pulse-Width-Modulation (PWM) Control Circuit PWM 电压模式控制器, 双, 升压、反激式、推挽式, 200 mA, 300 kHz, 16针 SOIC封装
分类	集成电路电源管理IC通用电源管理IC

对参数有疑问？问 AI 助手

商业参数

其他名称	296-10220-5	产品类别	Switching Controllers
标准包装数量	Rail / Tube	工厂包装数量	40
标准封装名称	SOIC

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No

电气参数

PWM类型	Voltage Mode	下降时间	40 ns
频率	:300kHz	占空比	45(Min) %
输出类型	:Voltage	Cuk转换器	No
降压转换器	No	隔离电源	No
额定电压	40(Max) V	升压转换器	Yes
最大频率	300kHz	上升时间（典型）	100 ns
输出电流	200(Max) mA	占空比（最大）	48 %
供电电压	7 V ~ 40 V	倍压转换器	No
反激转换器	Yes	输出数量	2
分频/倍频	No	通道数量	2
反相转换器	No	阈值电压	6.1/6
最大额定电流	Catalog	开关频率	300 kHz
同步整流	No	最小供电电压	40 V
输出数量与类型	2	共模瞬态抗扰度（最小）	Commercial
最大持续工作电压（MCOV）	:38V

机械参数

宽度	4(Max)	重量	0.004998 oz
包装方式	Tube	引脚样式	Gull-wing
端接方式	:SMD	触点形式	No
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:16	封装形式	16SOIC
冷却的封装	SOIC	材料表面处理	:MSL 1 - Unlimited
总长度	10(Max)	包装数量	SOIC
位数	16	外壳尺寸-插件	1.5(Max)

产品信息

SPG	40	类型	Voltage Mode PWM Controllers
系列	TL594	产品特性	Adjustable Switching Frequency Error Amplifier
软件	SLVS052H	拓扑	Boost\|Flyback\|Forward\|Push-Pull
基本单元	:594	控制方式	Voltage Mode PWM Controller
控制器类型	:PWM	单元数量	1
使用的IC/零件	PWM controller	输出配置	No
印刷电路板数量	16

环境参数

温度范围	:Commercial	测试温度	0 to 70
工作温度	0 to 70 °C
