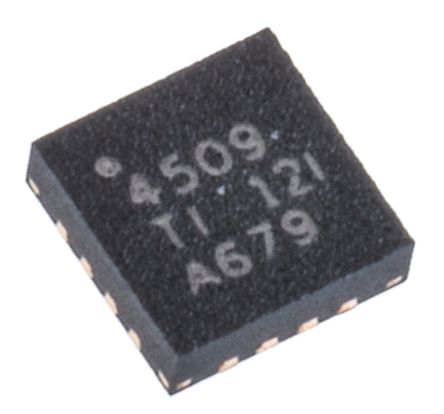

THS4509RGTT
| 制造商 | Texas Instruments Incorporated |
| 描述 | SP Amp DIFF AMP Single ±2.625V/5.25V 16-Pin VQFN EP T/R Special Purpose Amplifiers Wideband Operational Amplifier IC OPAMP DIFF 3GHZ 16QFN THS4509RGTT, Differential Amplifier 5V 3000MHz 16-Pin QFN EP, VQFN EP SP Amp DIFF AMP Single �2.625V/5.25V 16-Pin VQFN EP T/R AMP DIFF WIDEBAND, SMD, 4509, QFN16 Wideband Operational Amplifier 差分放大器, 5 V, 3000MHz, 16引脚 QFN封装 Differential Amplifiers Wideband Operational Amplifier |
| 分类 |
商业参数
| 其他名称 | 296-17730-2 | 产品类别 | Special Purpose Amplifiers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :4509 | 抗辐射加固 | No |
电气参数
| 增益 | 68 dB | 电源抑制比 | 90 dB |
| 压摆率 | 6600 V/µs | 输出类型 | Differential |
| 输入功率 | Single/Dual | 额定功率 | 2.3 W |
| 建立时间 | 10 | 平带噪声电压 | 1.9 |
| 共模抑制比、电源抑制比（典型） | 90 dB | 输出电流 | 40.9 mA |
| 供电电压 | 3 V | 供电类型 | Single|Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入电阻 | 0.05MΩ | 输入偏置电流 | 8µA |
| 最大额定电流 | Catalog | 失调电压漂移 | 2.6 |
| ADC/DAC 数量 | :1 | 最小输入电压 | 68(Typ) dB |
| 输出电流（典型） | 440 mA | 增益带宽积 | 3000 MHz |
| 轨到轨工作 | No | 最大功耗 | 2300 mW |
| 静态电流 (Iq) | 37.7 | 输入偏置电流（最大） | 13000 |
| 输出电流/通道 | 96mA | 供电电压 (Vcc/Vdd) | 5.5 |
| 电源电压范围（典型） | �2.5 V | 输入失调电压（最大） | 4mV |
| 共模瞬态抗扰度（最小） | 90 dB | ||
机械参数
| 宽度 | 3mm | 高度 | 0.9mm |
| 长度 | 3mm | 重量 | 0.000850 oz |
| 带宽 | :2GHz | 包装方式 | Reel |
| 引脚样式 | No Lead | 安装类型 | Surface Mount |
| -3dB带宽 | 2GHz | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16VQFN EP |
| 冷却的封装 | QFN EP, VQFN EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 3.15(Max) | 包装数量 | VQFN EP |
| 尺寸/外形 | 3 x 3 x 0.9mm | 位数 | 16 |
| 外壳尺寸-插件 | 0.95(Max) | 供应商器件封装 | 16-QFN (3x3) |
产品信息
| 类型 | Differential Amplifier | 系列 | THS4509 |
| 软件 | SLOS454H | 基本单元 | :4509 |
| 架构 | Voltage Feedback Fully Differential | 放大器类型 | Differential |
| 图案编号 | Y | 功能框图 | alt_slos454h.gif |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
