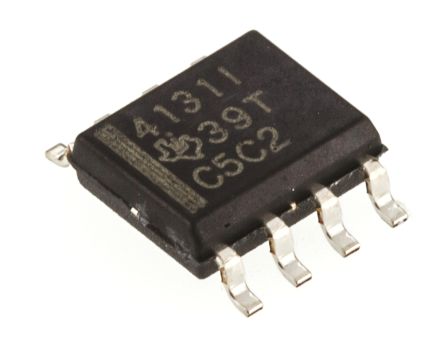

THS4131ID
| 制造商 | Texas Instruments Incorporated |
| 描述 | SP Amp DIFF AMP Single ±16.5V/33V 8-Pin SOIC Tube IC OPAMP DIFF 225MHZ 8SOIC THS4131ID, Differential Amplifier 5V 225MHz 8-Pin SOIC Differential Amplifiers 150MHz SP Amp DIFF AMP Single ?16.5V/33V 8-Pin SOIC Tube IC, I/O AMP, 150MHZ, 51V/US, SOIC-8 Fully Differential Input/Output Low Noise Amplifier 差分放大器, 5 V, 225MHz, 8引脚 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-10046-5 | 产品类别 | Differential Amplifiers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 78 dB | 电源抑制比 | 73 dB |
| 压摆率 | 52 V/µs | 输出类型 | Differential |
| 输入功率 | Single/Dual | 额定功率 | 1.02 W |
| 建立时间 | 78 | 平带噪声电压 | 1.3 |
| 共模抑制比、电源抑制比（典型） | 80dB | 输出电流 | 12.3mA |
| 供电电压 | 4 V | 供电类型 | Single|Dual |
| 通道数量 | 1 | 元件数量 | 1 |
| 输入电阻 | 34MΩ | 输入偏置电流 | 2µA |
| 最大额定电流 | Catalog | 失调电压漂移 | 4.5 |
| ADC/DAC 数量 | :1 | 最小输入电压 | 78(Typ) dB |
| 输出电流（典型） | 85 mA | 增益带宽积 | 225 MHz |
| 轨到轨工作 | No | 最大功耗 | 1020 mW |
| 静态电流 (Iq) | 16 | 输入偏置电流（最大） | 6000 |
| 输出电流/通道 | 85mA | 供电电压 (Vcc/Vdd) | 30 |
| 电源电压范围（典型） | �15 V | 输入失调电压（最大） | 2mV |
机械参数
| 宽度 | 3.91mm | 高度 | 1.58mm |
| 长度 | 4.9mm | 重量 | 0.002677 oz |
| 带宽 | :150MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| -3dB带宽 | 150MHz | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 尺寸/外形 | 4.9 x 3.91 x 1.58mm | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC |
产品信息
| 类型 | Differential Amplifier | 系列 | THS4131 |
| 软件 | SLOS318H | 架构 | Fully Differential Voltage Feedback |
| 放大器类型 | Differential | 功能框图 | alt_slos318h.gif |
| 电路数 | 1 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
