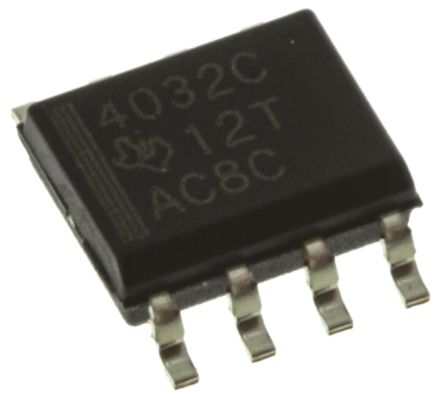

THS4032CD
| 制造商 | Texas Instruments Incorporated |
| 描述 | OP Amp Dual Volt Fdbk ±16V/32V 8-Pin SOIC Tube IC OPAMP VFB 100MHZ 8SOIC THS4032CD, Dual Fast Op Amp Voltage Feedback, 120MHz 12 to 28V, 8-Pin SOIC High Speed Operational Amplifiers Dual 100MHz OP Amp Dual Volt Fdbk ?16V/32V 8-Pin SOIC Tube OP AMP, DUAL 100MHZ, 4032, SOIC8 100-MHz Low Noise Voltage-Feedback Amplifier, Dual Texas Instruments 双 运算放大器, 120MHz, 10 → 28 V, 8针 SOIC |
| 分类 |
商业参数
| 产品 | Voltage Feedback Amplifier | 其他名称 | 296-7524-5 |
| 产品类别 | High Speed Operational Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :4032 | 抗辐射加固 | No |
电气参数
| 增益 | 95 dB | 电源抑制比 | 85 dB |
| 压摆率 | 80@±5V V/us | 输出类型 | No |
| 输入功率 | Single/Dual | 额定功率 | 0.629 W |
| 建立时间 | 60 ns | 平带噪声电压 | 1.6 |
| 晶体管类型 | :High Speed | 共模抑制比、电源抑制比（典型） | 90 dB |
| 输出电流 | 8.5mA | 供电电流 | 18@±5V mA |
| 供电电压 | 9 V | 供电类型 | Single|Dual |
| 通道数量 | 2 | 元件数量 | 2 |
| 输入偏置电流 | 3µA | 最大额定电流 | Catalog |
| 失调电压漂移 | 10 | ADC/DAC 数量 | :2 |
| 最小输入电压 | 500µV | 增益带宽积 | 120 MHz |
| 轨到轨工作 | No | 最大功耗 | 629 mW |
| 静态电流 (Iq) | 11 | 输入偏置电流（最大） | 6@±5V uA |
| 输出电流/通道 | 90mA | 输入失调电流（最大） | 0.25@±5V |
| 供电电压 (Vcc/Vdd) | 30 | 输入噪声电流密度 | 1.2@±5V pA/rtHz |
| 输入噪声电压密度 | 1.6@±5V nV/rtHz | 电源电压范围（典型） | �5/�9/�12/�15 V |
| 输入失调电压（最大） | 2@±5V mV | 电压输出差（典型值）@ 距离 | 95 dB |
机械参数
| 宽度 | 4(Max) | 重量 | 0.002677 oz |
| 带宽 | :100MHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| -3dB带宽 | 100MHz | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5(Max) | 包装数量 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | Voltage Feedback Amplifier | 系列 | THS4032 |
| 关断 | No | 软件 | SLOS224G |
| 基本单元 | :4032 | 技术 | BiCOM |
| 架构 | Voltage Feedback | 制造商全称 | High Speed Amplifier |
| 放大器类型 | Voltage Feedback | 功能框图 | alt_slos224g.gif |
| 电路数 | 2 | 使用的IC/零件 | View |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | 0 to 70 °C | ||
