SN75LBC179D
| 制造商 | Texas Instruments Incorporated |
| 描述 | Single Transmitter/Receiver RS-485 8-Pin SOIC Tube IC DIFF LINE DRIVER/REC 8-SOIC RS-485 Interface IC Diff Line Driver LINE DRIVER/RCVR, DIFF, 8SOIC Line transmitter-receiver; RS485; 5VDC; SO8 Low-Power Differential Line Driver And Receiver Pair Interface IC RS485 SOIC-8, SN75LBC179, SN75LBC179D, Texas Instruments Texas Instruments 10MBps 线路收发器, RS-485接口, 差分接收器信号, 5 V, 8针 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-6878-5 | 产品类别 | RS-485 Interface IC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| ESD保护 | No | 故障保护 | -10 to 15 |
电气参数
| 数据速率 | 10 Mbps | 接口 | ISO-8482|RS-485 |
| 波特率 | 10 | 短路失效 | Open |
| 输入信号 | Differential | 信号类型 | Differential |
| 输入功率 | Single | 隔离电源 | No |
| 数据速率（最大） | Multipoint | 输出电流 | 4.2 mA |
| 供电电流 | 5 | 输入数量 | 1 |
| 供电电压 | 5 V | 输出数量 | 1 |
| 供电类型 | Single | 接收器迟滞 | 45mV |
| 输入偏置电流 | 5 | 最大额定电流 | Catalog |
| 电源电压范围（典型） | Not Required V | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 宽度 | 4(Max) | 重量 | 0.002561 oz |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5(Max) |
| 包装数量 | SOIC | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC |
产品信息
| SPG | 75 | 类型 | Transceiver |
| 双工模式 | Full | 系列 | SN75LBC179 |
| 已删除 | Compliant | 功能 | Line Transmitter/Receiver |
| 协议 | RS485 | 关断 | Yes |
| 软件 | SLLS173F | 通信接口 | RS-485 |
| 节点数 | 32 | 单元数量 | 1 |
| 驱动器数量 | 1 | 使用的IC/零件 | View |
| 接收器数量 | 1 | 印刷电路板数量 | 8 |
| 发射器数量 | 1 | 驱动器/接收器数量 | 1/1 |
| 发射器/接收器数量 | 1 | ||
环境参数
| 测试温度 | 0 to 70 | 工作温度 | 0°C ~ 70°C |
相关型号

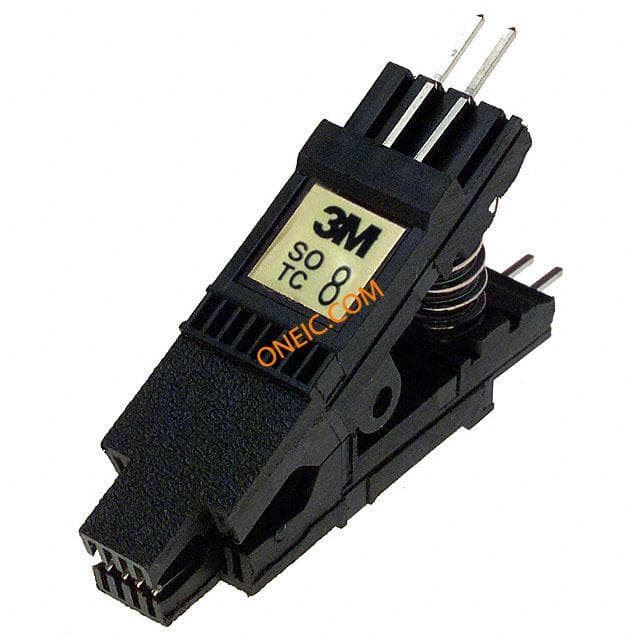

923650-08
3m interconnect solutions
08-PIN SOIC NARROW TEST CLIP, ALLOY SOIC Surface Mount 8-PIN TEST CLIP ALLOY SOIC .15" IC TEST CLIP 8 WAYS Test Clips 8P SOIC SMT NARROW TEST CLIP, 8WAY, SOIC SOICNarrowTestClip,8-Pin,Alloy IC test clips SO-8, 923650-08, 3M
¥123.8177
详情

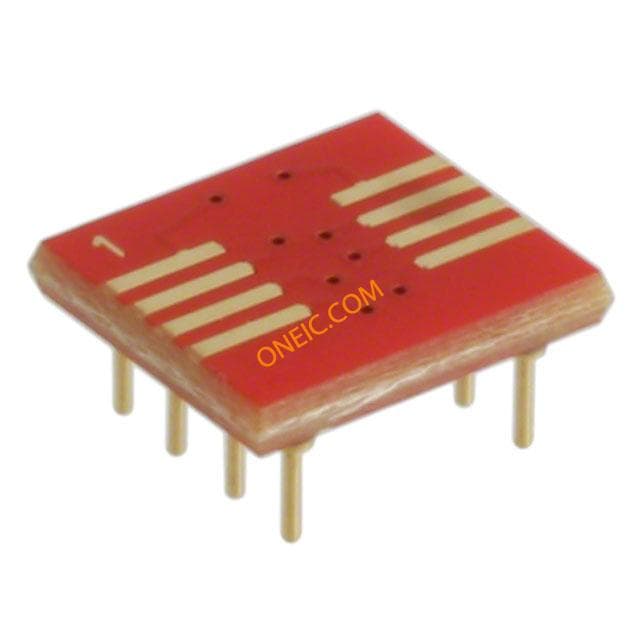

08-350000-11-RC
