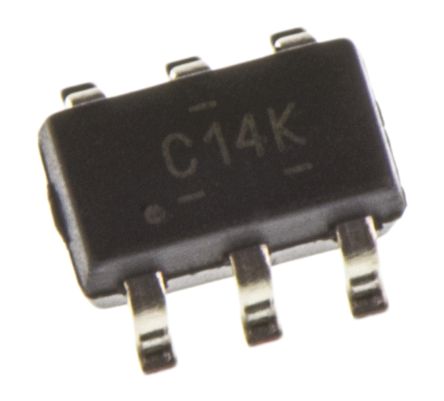

SN74LVC2G14DBVR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Inverter Schmitt Trigger 2-Element CMOS 6-Pin SOT-23 T/R IC INVERTER DUAL SHMT-T SOT-23-6 Inverters Dual Schmitt-Trigger IC, INVERTER, SCHMITT, DUAL, 5SOT23 IC, INVERTER SCHMITT TRIGGER, SOT-23-6, FULL REEL Dual Schmitt-Trigger Inverter Logic IC SOT-23-6, SN74LVC2G14, SN74LVC2G14DBVR, Texas Instruments , 双 CMOS 反相器, 32mA, 6针 SOT-23封装 |
| 分类 |
商业参数
| 其他名称 | 296-13010-2 | 产品类别 | Inverters |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电压 | 1.8 2.5 3.3 5 | 输入类型 | Schmitt Trigger |
| 逻辑类型 | LVC | 输出类型 | Schmitt Trigger |
| 位数 | 2 | 额定电压 | 1.8|2.5|3.3|5 V |
| 输出电流 | :32mA | 输入数量 | 1 |
| 供电电压 | 1.65 V ~ 5.5 V | 传播延迟 | 50 pF |
| 元件数量 | 2 | 最大额定电流 | Catalog |
| 输出1频率 | 150 | 施密特触发器输入 | Yes |
| 最小供电电压 | 1.65 V | 传播延迟（最大） | 9.5 |
| 静态电流 (Iq) | 10 uA | 传播延迟时间 | 9.5 ns |
| 逻辑电压 - VIL, VIH | 1.4 V ~ 3.7 V | 静态电流（最大） | 10µA |
| 输出高/低电流 | 32 mA | 输出源/灌电流 | 32/-32 |
| 最大传播延迟 @ V, 最大CL | 5.4@3.3V|4.3@5V ns | 传播延迟 tpLH / tpHL（最大） | 9.5 5.7 5.4 4.3 |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 1.75(Max) | 重量 | 0.000557 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :6 |
| 封装形式 | 6SOT-23 | 冷却的封装 | SOT-23 |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3.05(Max) |
| 包装数量 | SOT-23 | 位数 | 6 |
| 外壳尺寸-插件 | 1.3(Max) | 供应商器件封装 | SOT-23-6 |
产品信息
| 系列 | SN74LVC2G14 | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 产品特性 | Schmitt Trigger | 功能 | Inverter Schmitt Trigger |
| 软件 | SCES200N | 基本单元 | :742G14 |
| 技术 | CMOS | 功能框图 | fbd_sces200n.gif |
| 电路数 | 2 | 射频系列/标准 | LVC |
| 使用的IC/零件 | View | 印刷电路板数量 | 6 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 85 °C |
