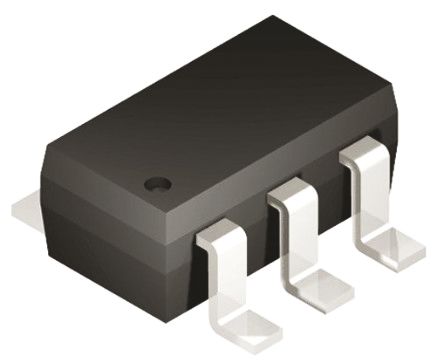

SN74LVC1T45DBVR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Bus XCVR Single 1-CH 3-ST 6-Pin SOT-23 T/R Voltage Level Translator 6-Pin SOT-23 T/R IC BUS TRANSCVR TRI-ST SOT23-6 IC, NON INVERTING BUS TXRX, 6-SOT-23 IC, TRANSCEIVER, NON-INVERT, SOT-23-6, FULL REEL Single-Bit Dual-Supply Bus Transceiver with Configurable Voltage Translation and 3-State Outputs Logic IC SOT-23-6, SN74LVC1T45, SN74LVC1T45DBVR, Texas Instruments 电压电平转换器 总线收发器, 三态输出, 1.65 → 5.5 V, 6针 SOT-23封装 Translation - Voltage Levels SingleB Dual-Supply Bus Trans |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-16843-2 | 标准包装数量 | Cut Tape, Tape & Reel |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | Bi-Directional | 输入类型 | Logic |
| 逻辑类型 | LVC | 输出类型 | 3-State |
| I/O 数量 | 5 V | 输出信号 | LVCMOS |
| 位数 | 1 | 额定电压 | 1.8|2.5|3.3|5 V |
| 输出电压 | LVTTL | 供电电压 | 1.65 V ~ 5.5 V |
| 通道数量 | 1 | 元件数量 | 1 |
| 最大额定电流 | Catalog | 输出1频率 | 150 |
| 施密特触发器输入 | No | 最小供电电压 | 1.65 V |
| 输入逻辑低电平 | LVTTL | 传播延迟（最大） | 3.9ns |
| 静态电流 (Iq) | 3 uA | 传播延迟时间 | 36.2 ns |
| 静态电流（最大） | 0.004 | 输出高/低电流 | -32 mA |
| 输出数量与类型 | 1 | 差分 - 输入:输出 | No/No |
| 传播延迟 tpLH / tpHL（最大） | 15.5 8 5.8 4.4 | ||
机械参数
| 宽度 | 1.75(Max) | 重量 | 0 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 引脚数 | :6 |
| 封装形式 | 6SOT-23 | 冷却的封装 | SOT-23 |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 3.05(Max) |
| 包装数量 | SOT-23 | 位数 | 6 |
| 外壳尺寸-插件 | 1.3(Max) | 供应商器件封装 | SOT-23-6 |
产品信息
| 已删除 | Compliant | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 产品特性 | W/Volt Translation | 功能 | Bus Transceiver with Voltage Translation |
| 极性 | Non-Inverting | 软件 | SCES515K |
| 技术 | CMOS | 图案编号 | Y |
| 功能框图 | fbd_sces515k.gif | 射频系列/标准 | LVC |
| 使用的IC/零件 | View | 印刷电路板数量 | 6 |
| 输入数量及类型 | 1 Low/High | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
