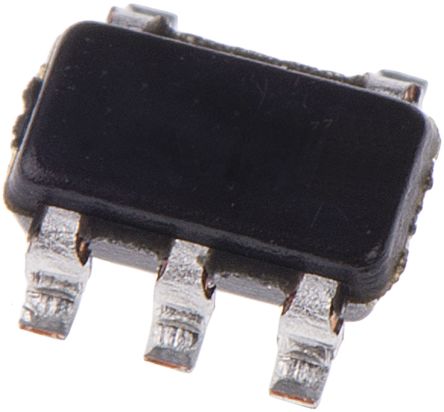

点击放大查看
SN74LVC1G126DBVR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Buffer/Line Driver 1-CH Non-Inverting 3-ST CMOS 5-Pin SOT-23 T/R IC BUS BUFF TRI-ST N-INV SOT23-5 Buffers & Line Drivers Single Bus Buffer Single Bus Buffer Gate With 3-State Outputs Texas Instruments 74LVC 系列 三态 非反相 缓冲器 , 5针 SOT-23封装 |
| 分类 |
商业参数
| 其他名称 | 296-11605-2 | 产品类别 | Buffers & Line Drivers |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电压 | 1.8 2.5 3.3 5 | 输入类型 | CMOS/TTL |
| 逻辑类型 | LVC | 输出类型 | 3-State |
| 输入信号 | Single-Ended | I/O 数量 | 5 V |
| 位数 | 1 | 额定电压 | 1.65 |
| 供电电流 | 10 uA | 输入数量 | 1 |
| 供电电压 | 1.65 V ~ 5.5 V | 输出数量 | 1 |
| 通道数量 | 1 | 元件数量 | 1 |
| 最大额定电流 | Catalog | 输出1频率 | 150 |
| 施密特触发器输入 | No | 最小供电电压 | 1.65 V |
| 传播延迟（最大） | 15pF | 静态电流 (Iq) | 10 uA |
| 传播延迟时间 | 4.5 ns at 3.3 V, 4 ns at 5 V | 静态电流（最大） | 0.01 |
| 输出1电流范围 | 32mA | 输出2电流（范围） | -32mA |
| 输出高/低电流 | 32mA, 32mA | 每元件位数 | 1 |
| 输出源/灌电流 | 32/-32 | 最大传播延迟 @ V, 最大CL | 4.5@3.3V|4@5V ns |
| 传播延迟 tpLH / tpHL（最大） | 8 5.5 4.5 4 | ||
机械参数
| 宽度 | 1.75mm | 高度 | 1.3mm |
| 长度 | 3.05mm | 重量 | 0.000557 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 5 | 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 | 总长度 | 3.05(Max) |
| 包装数量 | SOT-23 | 尺寸/外形 | 3.05 x 1.75 x 1.3mm |
| 位数 | 5 | 外壳尺寸-插件 | 1.3(Max) |
| 供应商器件封装 | SOT-23-5 | 脉冲宽度失真（最大） | 4.2 ns @ 5 V |
产品信息
| 系列 | SN74LVC1G126 | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 功能 | Buffer/Line Driver | 极性 | Non-Inverting |
| 软件 | SCES224R | 技术 | CMOS |
| 制造商全称 | Texas Instruments | 功能框图 | fbd_sces224r.gif |
| 射频系列/标准 | LVC | 使用的IC/零件 | View |
| 印刷电路板数量 | 5 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 85°C |
