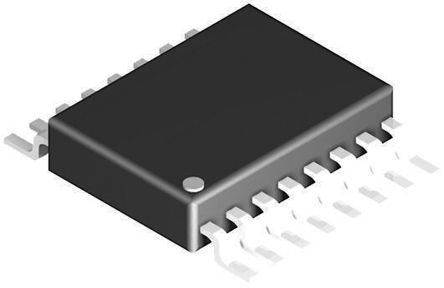

SN74AVC4T245DGVR
| 制造商 | Texas Instruments Incorporated |
| 描述 | TISSN74AVC4T245DGVR SN74AVC4T245D/DR DBR Voltage Level Translator 16-Pin TVSOP T/R IC BUS TRANSCVR 4BIT 16TVSOP 4-Bit Dual-Supply Bus Transceiver with Configurable Voltage Translation and 3-State Outputs 电压电平转换器 总线收发器, 三态输出, 1.2 → 3.6 V, 16针 TVSOP封装 Translation - Voltage Levels 4-Bit Dual-Supply Bus Xcvr |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-18054-2 | 标准包装数量 | Tape & Reel |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 数据速率 | 380Mbps | 输入类型 | Logic |
| 逻辑类型 | AVC | 输出类型 | 3-State |
| 位数 | 4 | 额定电压 | 1.2 |
| 输出电压 | CMOS | 供电电压 | 1.8|2.5|3.3 V |
| 通道数量 | 4 | 元件数量 | 1 |
| 最大额定电流 | Catalog | 输出1频率 | 100 |
| 施密特触发器输入 | No | 最小供电电压 | 1.2 V |
| 输入逻辑低电平 | CMOS | 传播延迟（最大） | 2.9ns |
| 静态电流 (Iq) | 80 uA | 传播延迟时间 | 10.3 ns |
| 静态电流（最大） | 0.016 | 输出1电流范围 | 12mA |
| 输出2电流（范围） | -12mA | 输出高/低电流 | -12 mA |
| 空闲电流，典型值 @ 25°C | 0.008 | 输出数量与类型 | 1 |
| 差分 - 输入:输出 | No/No | 传播延迟 tpLH / tpHL（最大） | 3.4 3.2 2.9 2.8 |
机械参数
| 宽度 | 4.5mm | 高度 | 1.05mm |
| 长度 | 3.7mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 16 |
| 封装形式 | 16TVSOP | 冷却的封装 | TVSOP |
| 总长度 | 3.7(Max) | 包装数量 | TVSOP |
| 尺寸/外形 | 3.7 x 4.5 x 1.05mm | 位数 | 16 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 16-TVSOP |
| 脉冲宽度失真（最大） | 10.3 ns@ 15 pF | ||
产品信息
| 系列 | SN74AVC4T245 | 工艺（或'制程'，根据具体值如CMOS） | CMOS |
| 产品特性 | W/Volt Translation | 功能 | Voltage Level Translator |
| 极性 | Non-Inverting | 软件 | SCES576G |
| 技术 | CMOS | 制造商全称 | Texas Instruments |
| 图案编号 | Y | 功能框图 | alt_sces576g.gif |
| 射频系列/标准 | AVC | 使用的IC/零件 | View |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
