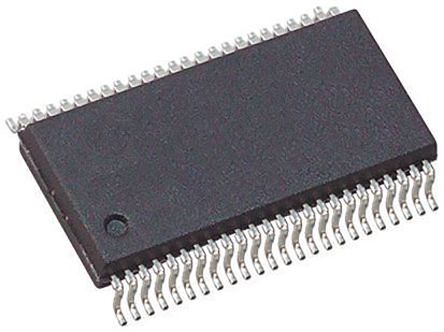

SN74AVC16T245DGGR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Bus XCVR Dual 16-CH 3-ST 48-Pin TSSOP T/R Voltage Level Translator 48-Pin TSSOP T/R IC BUS TRANSCVR 16BIT 48TSSOP Translation - Voltage Levels 16-Bit Dual Supply Bus Transceiver IC, BUS TRANSCEIVER, 16BIT, 48TSSOP 16-Bit Dual-Supply Bus Transceiver with Configurable Voltage Translation and 3-State Outputs , 双 电压电平转换器 总线收发器, 三态输出, 1.2 → 3.6 V, 48针 TSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-18197-2 | 产品类别 | Translation - Voltage Levels |
| 标准包装数量 | Cut Tape | 工厂包装数量 | 2000 |
| 标准封装名称 | TSSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 数据速率 | Bi-Directional | 输入类型 | Logic |
| 逻辑类型 | AVC | 输出类型 | 3-State |
| I/O 数量 | 4.6 V | 输出信号 | CMOS |
| 位数 | 16 | 额定电压 | 1.8|2.5|3.3 V |
| 输出电压 | CMOS | 供电电压 | 1.2 V ~ 3.6 V |
| 通道数量 | 16 | 元件数量 | 2 |
| 最大额定电流 | Catalog | 输出1频率 | 100 |
| 施密特触发器输入 | No | 最小供电电压 | 1.2 V |
| 输入逻辑低电平 | CMOS | 传播延迟（最大） | 2.7ns |
| 传播延迟时间 | 6.2 ns | 静态电流（最大） | 0.045 |
| 输出高/低电流 | -12 mA | 输出数量与类型 | 1 |
| 差分 - 输入:输出 | No/No | 传播延迟 tpLH / tpHL（最大） | 4.1 3.6 3.4 3.2 |
机械参数
| 宽度 | 6.2(Max) | 重量 | 0.007873 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :48 | 封装形式 | 48TSSOP |
| 冷却的封装 | TSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 12.6(Max) | 包装数量 | TSSOP |
| 位数 | 48 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 48-TSSOP | ||
产品信息
| 系列 | SN74AVC16T245 | 已删除 | Compliant |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 产品特性 | W/Volt Translation |
| 功能 | Bus Transceiver with Voltage Translation | 极性 | Non-Inverting |
| 软件 | SCES551D | 技术 | CMOS |
| 功能框图 | alt_sces551d.gif | 射频系列/标准 | AVC |
| 使用的IC/零件 | View | 印刷电路板数量 | 48 |
| 输入数量及类型 | 1 Low/High | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
