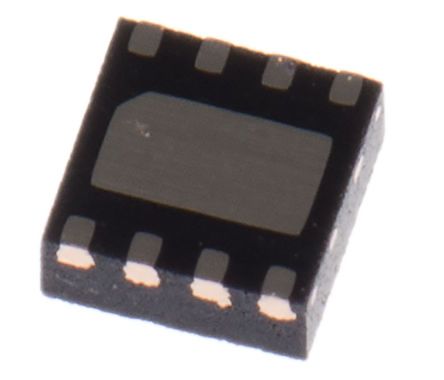

点击放大查看
SN65HVD72DRBT
| 制造商 | Texas Instruments Incorporated |
| 描述 | TXRX 3.3V RS-485 ESD 8-VSON TXRX 3.3V RS-485 ESD 8SON RS-485 Interface IC 3.3V-Supply RS-485 w/ IEC ESD Protect Circuit Protection Misc Circuit Protection Device 3.3V, Half-Duplex RS-485, 12kV IEC ESD, 250kbps data rate Texas Instruments 250kbps 线路收发器, RS-485接口, 差分接收器信号, 3.3 V, 8针 SON封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | RS-485 Transceivers | 其他名称 | 296-35711-2 |
| 标准包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
| 故障保护 | -13 to 16.5 | ||
电气参数
| 数据速率 | 250kbps | 接口 | RS-485 |
| 波特率 | 0.25 | 短路失效 | Idle Open Short |
| 信号类型 | 差分 | 输出信号 | 差分 |
| 输入功率 | 单 | 隔离电源 | No |
| 额定电压 | 3 V to 3.6 V | 数据速率（最大） | 250kbps |
| 输出电流 | 60 mA | 供电电流 | 950 uA |
| 输入数量 | 1 | 供电电压 | 3 V ~ 3.6 V |
| 输出数量 | 1 | 元件数量 | 1 |
| 接收器迟滞 | 80mV | 输入偏置电流 | 0.95 |
| 最大额定电流 | Catalog | 平均正向功率 | 120 mW |
| 最大功耗 | 120 mW | 传播延迟时间 | 1 us |
| 每极负载侧连接方式 | 200 | 共模瞬态抗扰度（最小） | -7 to 12 |
机械参数
| 宽度 | 3.15mm | 高度 | 1mm |
| 长度 | 3.15mm | 包装方式 | Tape & Reel (TR) |
| 公共引脚 | 12 | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8-VDFN Exposed Pad | 包装数量 | 250 | SMALL T&R |
| 尺寸/外形 | 3.15 x 3.15 x 1mm | 供应商器件封装 | 8-SON Exposed Pad (3x3) |
产品信息
| 类型 | Transceiver | 双工模式 | Half |
| 系列 | SN65HVD72 | 功能 | Driver/Receiver |
| 协议 | RS485 | 关断 | No |
| 软件 | SLLSE11D | 制造商全称 | Texas Instruments |
| 图案编号 | Y | 节点数 | 200 |
| 驱动器数量 | 1 | 功能框图 | fbd_sllse11d.gif |
| 使用的IC/零件 | View | 接收器数量 | 1 |
| 输入数量及类型 | 2 | 驱动器/接收器数量 | 1/1 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 125°C |
