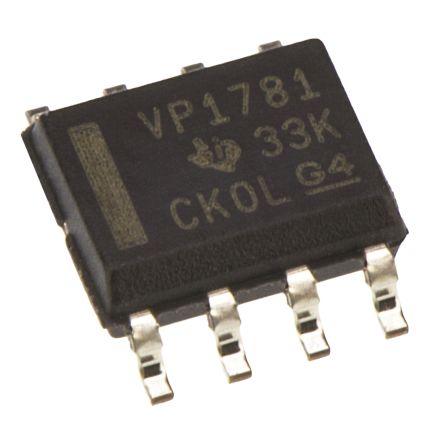

SN65HVD1781D
| 制造商 | Texas Instruments Incorporated |
| 描述 | Single Transmitter/Receiver RS-485 8-Pin SOIC Tube IC TXRX RS485 FAULT-PROT 8-SOIC RS-485 Interface IC 70V Fault-Protected RS-485 Xceivers IC, TRANSCEIVERS RS485 70-V Fault-Protected RS-485 Transceivers Interface IC RS485 SO-8, SN65HVD1781, SN65HVD1781D, Texas Instruments Texas Instruments 1MBps 线路收发器, RS-485接口, 差分接收器信号, 5 V, 8针 SOIC封装 |
| 分类 |
商业参数
| 产品类别 | RS-485 Interface IC | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 75 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85411000 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | 故障保护 | -70 to 70 |
电气参数
| 数据速率 | 1(Max) Mbps | 接口 | EIA/TIA-485-A|RS-485 |
| 波特率 | 1 | 驱动类型 | 3-State |
| 短路失效 | Idle Open Short | 输入信号 | Differential |
| 信号类型 | Differential | 输入功率 | Single |
| 隔离电源 | No | 数据速率（最大） | Multipoint |
| 输出电流 | 4 mA | 输入数量 | 1 |
| 供电电压 | 5 V | 输出数量 | 1 |
| 接收器迟滞 | 50mV | 输入偏置电流 | 6 |
| 最大额定电流 | Catalog | 最大功耗 | 905 mW |
| 传播延迟时间 | 200 ns | 电源电压范围（典型） | Not Required V |
| 共模瞬态抗扰度（最小） | -7 to 12 | ||
机械参数
| 重量 | 0.002677 oz | 包装方式 | Tube |
| 封装体颜色 | :SOIC | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC |
| 冷却的封装 | SOIC | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 75 | TUBE | 位数 | 8 |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 类型 | Transceiver | 双工模式 | Half |
| 系列 | SN65HVD1781 | 已删除 | Compliant |
| 功能 | Line Transceiver | 协议 | RS485 |
| 关断 | No | 软件 | SLLS877F |
| 通信接口 | RS-485 | 节点数 | 320 |
| 驱动器数量 | 1 | 功能框图 | alt_slls877f.gif |
| 使用的IC/零件 | View | 接收器数量 | 1 |
| 发射器数量 | 1 | 驱动器/接收器数量 | 1/1 |
| 发射器/接收器数量 | 1 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 125°C |
